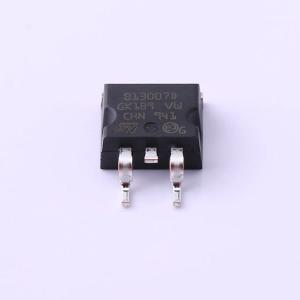

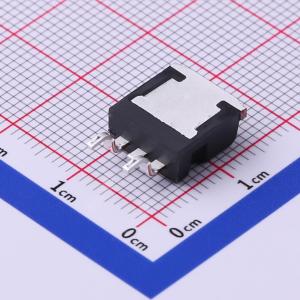

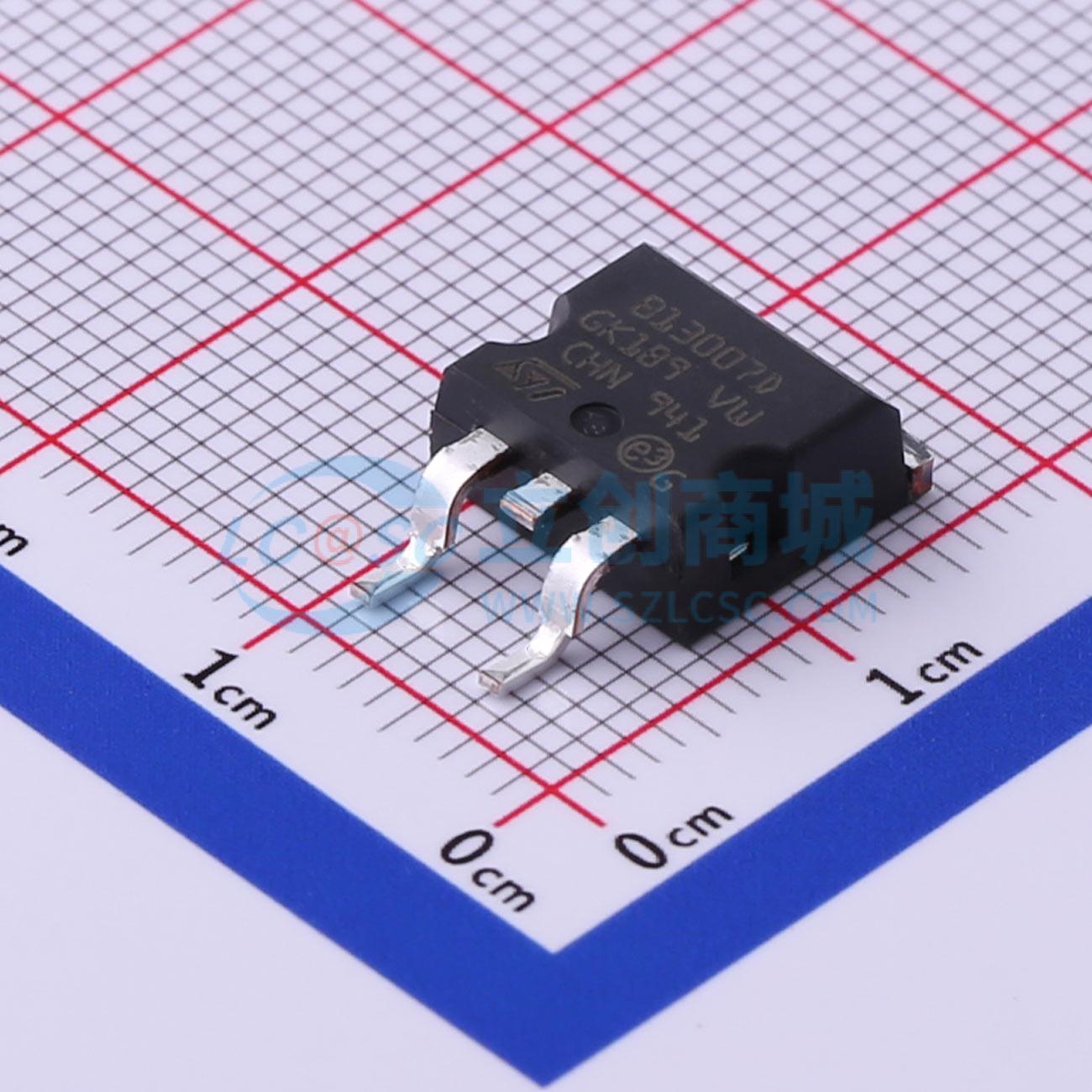

STB13007DT4
NPN 电流:16A 电压:700V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压快速切换NPN功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STB13007DT4
- 商品编号
- C500928
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.569克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 16A | |
| 集射极击穿电压(Vceo) | 700V | |
| 耗散功率(Pd) | 80W | |
| 直流电流增益(hFE) | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 9V | |
| 数量 | 1个NPN |
商品概述
该器件采用高压多外延平面技术制造，具有高开关速度和中等电压能力。它采用蜂窝发射极结构以提高开关速度。
商品特性
- 改进规格：更低漏电流、更紧的增益范围、DC电流增益预选、更紧的存储时间范围
- 高压能力
- 集成续流二极管
- 动态参数的低分散性
- 批次间最小分散以确保可靠运行
- 非常高的开关速度
- 在125℃下完全表征
- 大的RBSOA
- 符合2002/93/EC欧洲指令
- 采用D²PAK（TO-263）封装
- 重量：1.38g（典型值）
- slug的平面度必须在30μm以内
应用领域
- 卤素灯的电子变压器
- 开关模式电源
