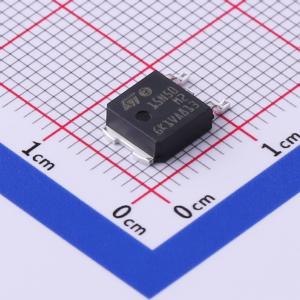

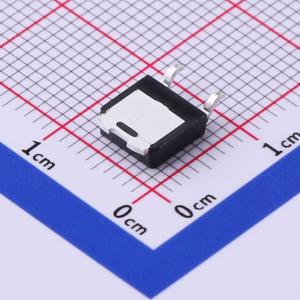

温馨提醒：图片仅供参考，商品以实物为准
STD15N50M2AG
1个N沟道 耐压:500V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车级N沟道500 V、0.336 Ohm典型值、10 A MDmesh M2功率MOSFET，DPAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STD15N50M2AG
- 商品编号
- C500951
- 商品封装
- DPAK(TO-252)
- 包装方式
- 编带
- 商品毛重
- 0.427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 336mΩ@10V,5A | |
| 耗散功率(Pd) | 85W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 13nC@400V | |
| 输入电容(Ciss) | 530pF@100V | |
| 反向传输电容(Crss) | 0.8pF@100V | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是采用MDmesh™ M2技术开发的N沟道功率MOSFET。得益于其条形布局和改进的垂直结构，该器件具有低导通电阻和优化的开关特性，适用于要求极高的高效转换器。
商品特性
- 专为汽车应用设计，符合AEC - Q101标准
- 极低的栅极电荷
- 出色的输出电容（Coss）特性
- 经过100%雪崩测试
- 齐纳保护
应用领域
- 开关应用
