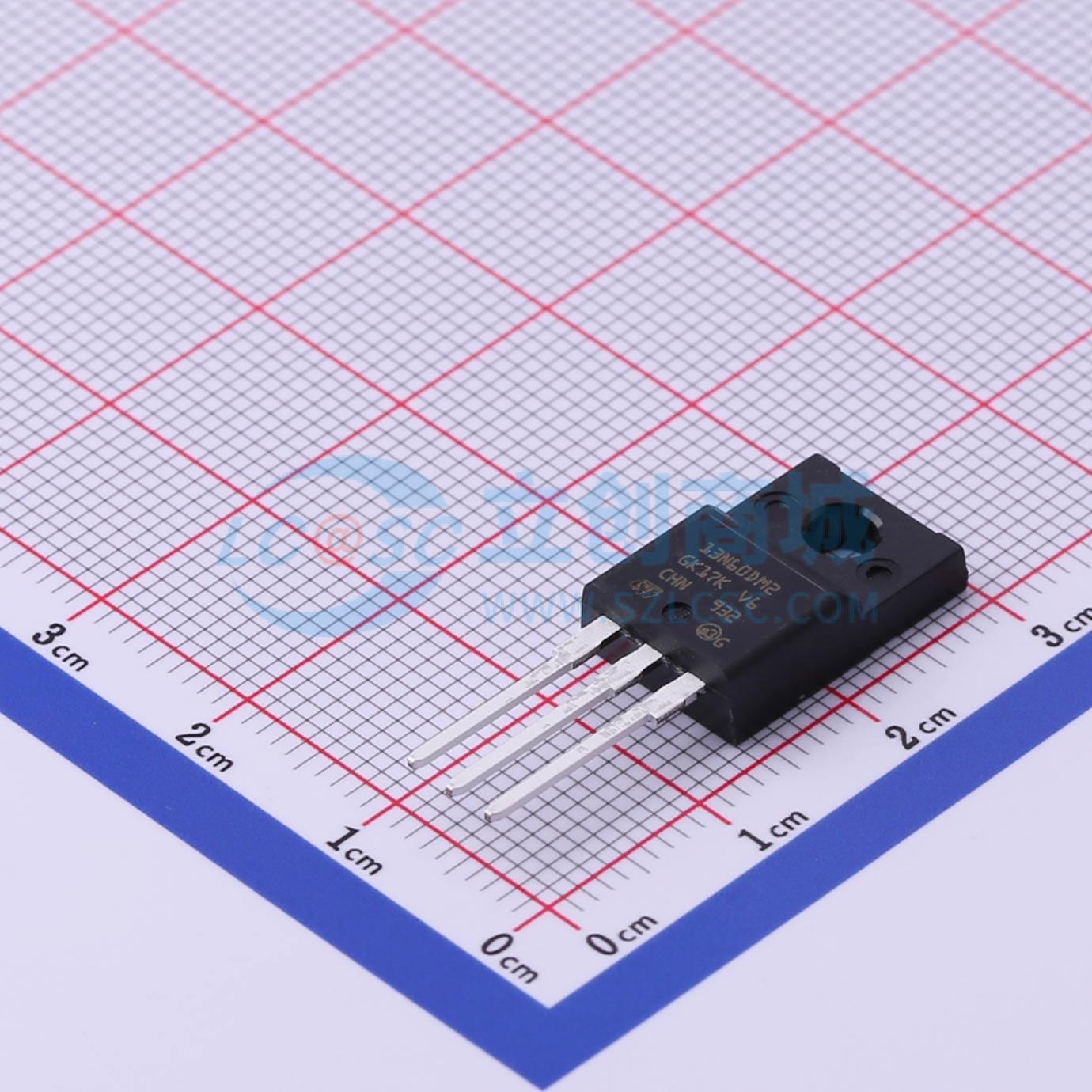

温馨提醒：图片仅供参考，商品以实物为准

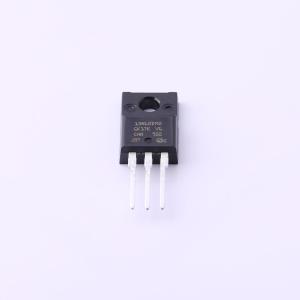

STF13N60DM2
1个N沟道 耐压:600V 电流:11A
- 描述
- N沟道600 V、0.310 Ohm典型值、11 A MDmesh DM2功率MOSFET，TO-220FP封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STF13N60DM2
- 商品编号
- C500973
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 365mΩ@10V,5.5A | |
| 耗散功率(Pd) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 730pF@100V | |
| 反向传输电容(Crss) | 0.9pF@100V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款高压N沟道功率MOSFET属于MDmesh DM2快速恢复二极管系列。它具有极低的恢复电荷（Qrr）和恢复时间（trr），同时导通电阻（RDS(on)）也很低，适用于对效率要求极高的转换器，是桥式拓扑和零电压开关（ZVS）移相转换器的理想选择。
商品特性
- 快速恢复体二极管
- 极低的栅极电荷和输入电容
- 低导通电阻
- 100%雪崩测试
- 极高的dv/dt耐受能力
- 齐纳二极管保护
应用领域
- 开关应用
