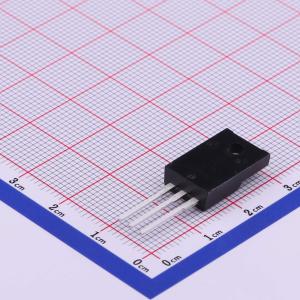

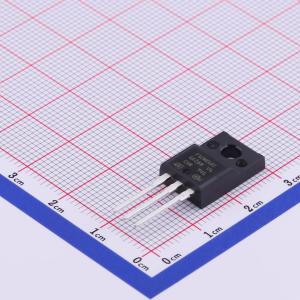

温馨提醒：图片仅供参考，商品以实物为准
STF12NK60Z
1个N沟道 耐压:650V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SuperMESH™ 系列通过对成熟的基于条形的 PowerMESH™ 布局进行极致优化而得。除了显著降低导通电阻外，还特别确保了在最苛刻应用中具有出色的 dv/dt 能力。该系列完善了高压功率 MOSFET 的全系列产品。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STF12NK60Z
- 商品编号
- C500972
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 640mΩ@10V,5A | |
| 耗散功率(Pd) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 59nC@480V | |
| 输入电容(Ciss) | 1.74nF@25V | |
| 反向传输电容(Crss) | 49pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
SuperMESH系列是通过对成熟的基于条形的PowerMESH布局进行极致优化而得。除了显著降低导通电阻外，还特别确保了该系列在最严苛应用中具备出色的dv/dt能力。该系列完善了全系列高压功率MOSFET。
商品特性
- 极高的dv/dt能力
- 100%雪崩测试
- 栅极电荷最小化
- 极低的本征电容
- 出色的制造重复性
应用领域
- 开关应用
