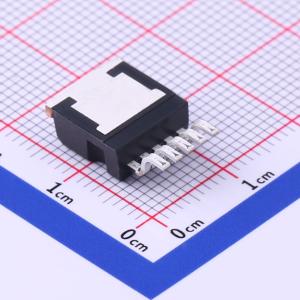

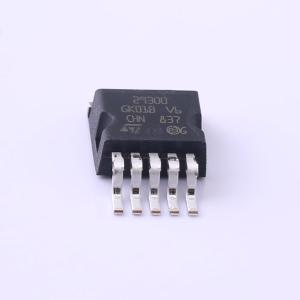

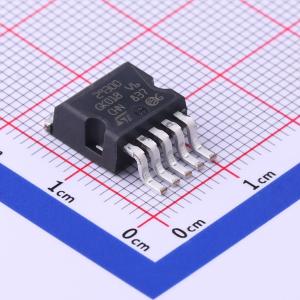

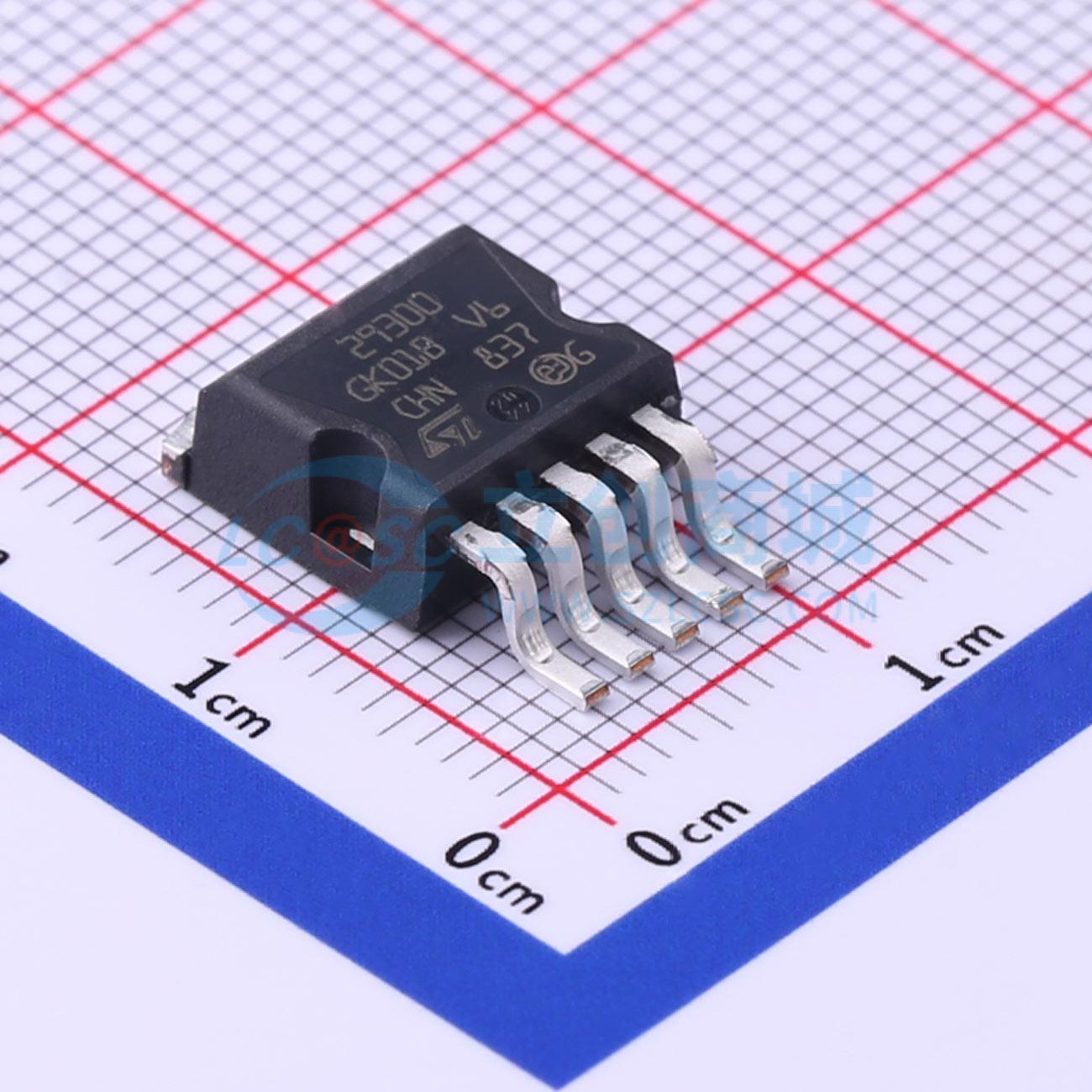

LD29300P2MTR
3 A，超低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD29300是一款高电流、高精度、低压差稳压器。该稳压器的压差电压为400 mV，接地电流极低。这款器件专为高电流负载而设计，也可用于低电流、对超低压差要求严格的系统，其极小的压差电压和接地电流值是重要特性
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD29300P2MTR
- 商品编号
- C500927
- 商品封装
- TO-263-6
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 14V | |
| 输出电压 | 1.23V~13.3V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 180mA | |
| 噪声 | 50uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD29300是一款高电流、高精度、低压差稳压器。该稳压器的压差电压为400 mV，接地电流极低。该器件专为高电流负载设计，也可用于低电流、对压差要求极低的系统，其极小的压差电压和接地电流值是重要特性。典型应用包括电源开关后置稳压、显示器串联电源、录像机和电视机串联电源、计算机系统和电池供电系统。
商品特性
- 极低的压差电压（3 A时典型值为0.4 V）
- 高精度：25℃时为±1%
- 保证输出电流高达3 A
- 内部电流和热限制
- 逻辑控制电子关断
应用领域
- 电源开关后置稳压
- 显示器串联电源
- 录像机和电视机串联电源
- 计算机系统
- 电池供电系统
