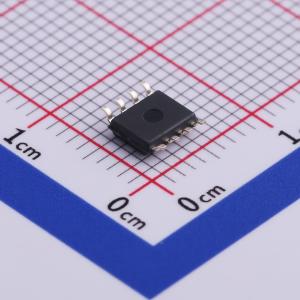

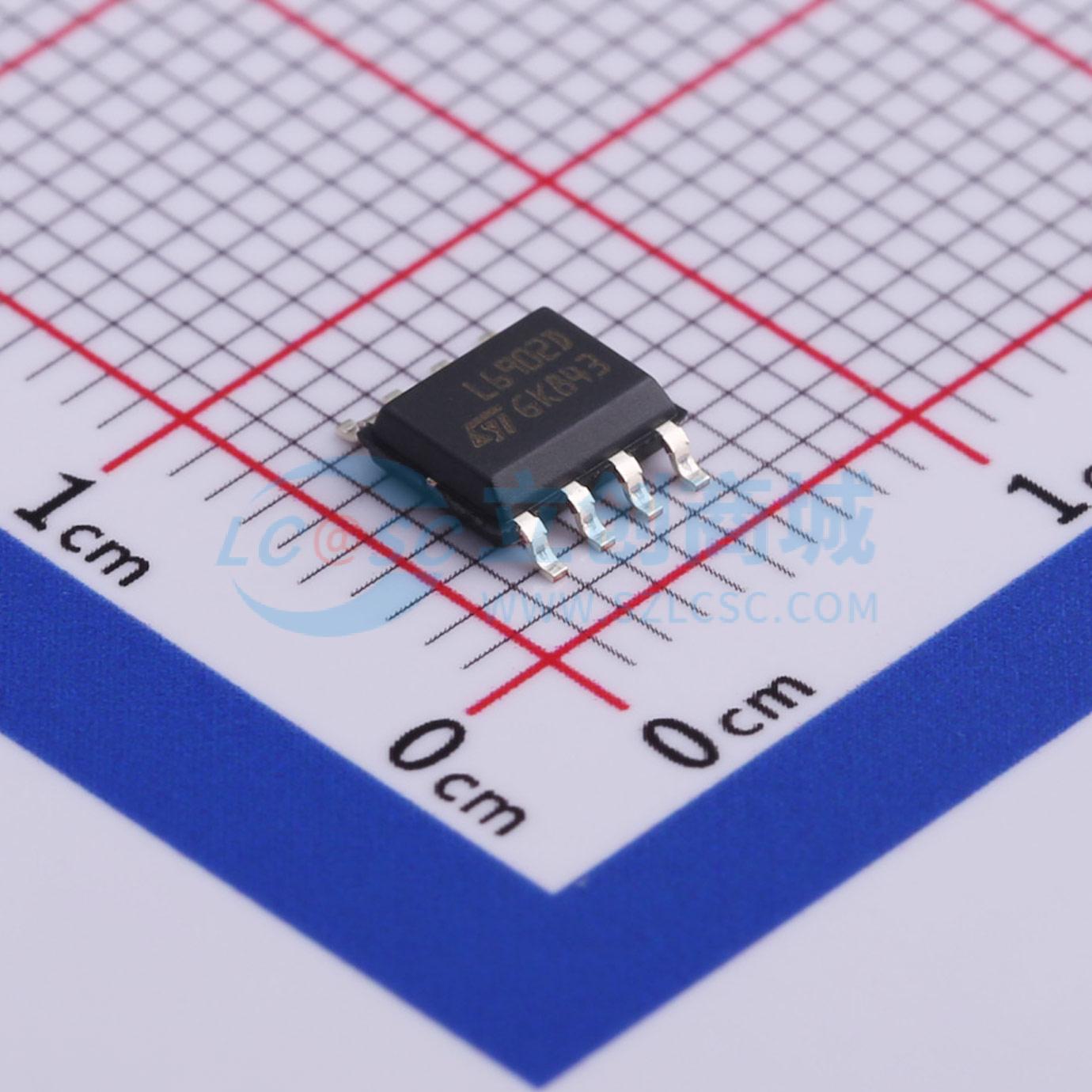

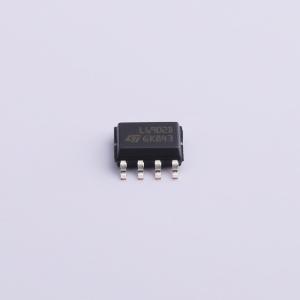

温馨提醒：图片仅供参考，商品以实物为准
L6902D013TR
最高1 A、带可调电流限制的开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有可调电流限值的1 A开关稳压器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6902D013TR
- 商品编号
- C500664
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~36V | |
| 输出电压 | 1.235V~34V | |
| 输出电流 | 1A | |
| 开关频率 | 250kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款完整且简易的可调限流降压开关稳压器。 基于电压模式结构，它集成了一个电流误差放大器，以实现恒压和恒流控制。 借助板载电流检测电阻以及电流检测引脚（既兼容Vcc，Cs-也兼容GND），电流限制编程非常简单且精确（±5%）。此外，恒流控制可用于为镍氢和镍镉电池充电。 该器件可用作具有可调电流限制（通过使用外部检测电阻设置）的标准DC/DC转换器。 内部坚固的P沟道DMOS晶体管典型阻值为250 mΩ，即使在高输出电流水平下也能确保高效率和最小压降。典型值为2.5 A的内部限流（锁存功能）可保护器件免受意外输出短路的影响，避免危险的负载损坏。 如果芯片温度高于固定的内部阈值（150℃，滞回20℃），功率级将关闭。 除热关断外，其他保护功能完善了该器件的安全可靠应用：过压保护、频率折返过流保护以及反馈断开保护。 内部固定的250KHz开关频率和SO-8封装引脚允许使用最小的电路板空间构建超紧凑型DC/DC转换器。
商品特性
- 高达1 A的输出电流
- 8 V至36 V的工作输入电压
- 精确的3.3 V（±2%）参考电压
- 5%的输出电流精度
- 输出电压可在1.235 V至34 V之间调节
- 250 kHz内部固定频率
- 电压前馈
- 零负载电流运行
- 可调电流限制
- 反馈断开保护
- 热关断
应用领域
- 镍镉、镍氢电池充电器以及锂离子电池预调节器
- 可调电流发生器
- 具有可调电流限制的简易降压转换器
- 电池供电系统
- 分布式电源
- 移动PC和超便携笔记本电脑
