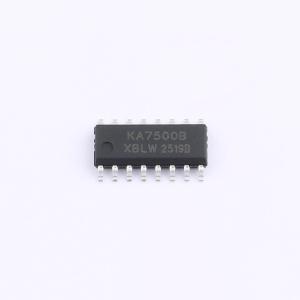

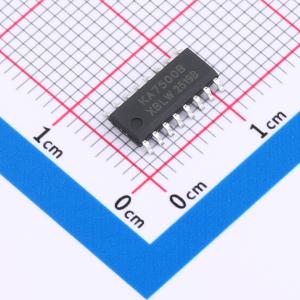

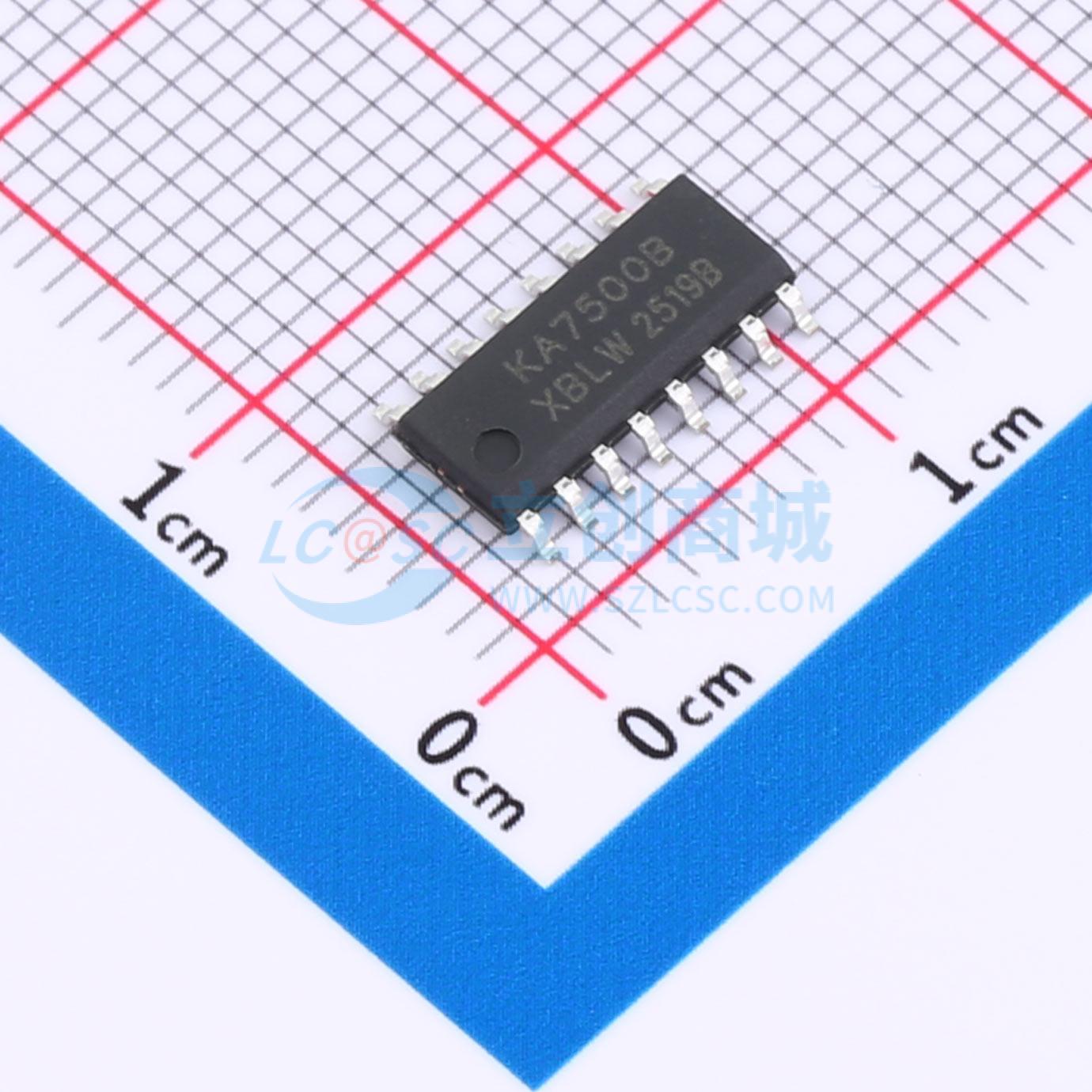

KA7500BDTR(XBLW)
200mA 7V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- KA7500B是一款高性能PWM脉宽调制器,广泛应用于高压电源电路中。它采用16脚封装,具有固定的工作频率和电压驱动特性。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- KA7500BDTR(XBLW)
- 商品编号
- C48971045
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2956克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 7V~40V | |
| 输出电压 | 30V | |
| 输出电流 | 200mA | |
| 开关频率 | 1kHz~200kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 推挽式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器 |
商品概述
该器件用于脉宽调制开关稳压器的控制电路，包含5V基准电压电路、两个误差放大器、一个触发器、一个输出控制电路、一个脉宽调制比较器、一个死区时间比较器和一个振荡器。该器件可在1kHz至200kHz的开关频率下工作。
商品特性
- 完整的脉宽调制功率控制电路
- 片内振荡器支持主或从操作模式
- 包含双误差放大器
- 内部稳压器提供稳定的5V基准电源
- 未指定用途的输出可提供200mA的灌电流或拉电流
- 可调死区时间提供对整个范围的控制
- 输出控制可选择单端或推挽操作
