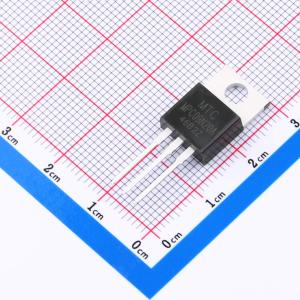

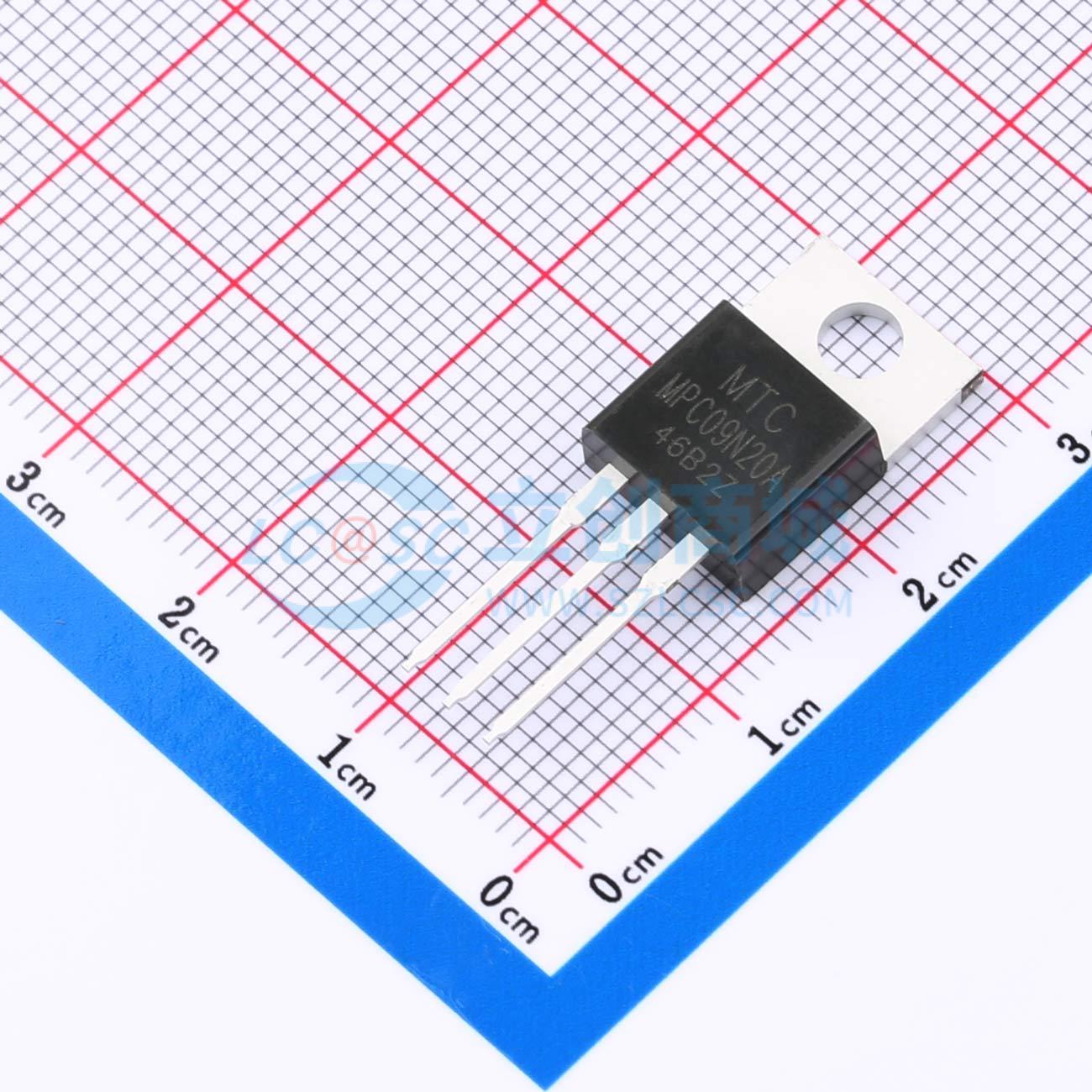

温馨提醒：图片仅供参考，商品以实物为准
MPC09N20A
N沟道 耐压:200V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：200V 连续漏极电流(Id)：9A 导通电阻(RDS(on)@Vgs,Id)：230mΩ
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPC09N20A
- 商品编号
- C47361028
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.686克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 280mΩ@10V | |
| 耗散功率(Pd) | 139W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 13.9nC@10V | |
| 输入电容(Ciss) | 575pF | |
| 反向传输电容(Crss) | 10.9pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 54pF |
商品概述
这些N沟道增强型功率场效应晶体管采用先进技术制造，该技术经过特别设计，可最大限度地降低导通电阻，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关模式电源、有源功率因数校正以及基于半桥拓扑的电子灯镇流器。
商品特性
- 200V、9A,RDS(ON)(典型值)=0.23Ω(VGS = 10V 时)
- 低 Crss
- 快速开关
- 经过 100%雪崩测试
应用领域
- 高效开关模式电源
- 基于半桥的电子灯镇流器
- 不间断电源(UPS)
