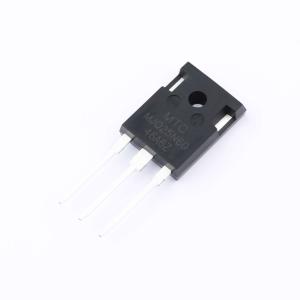

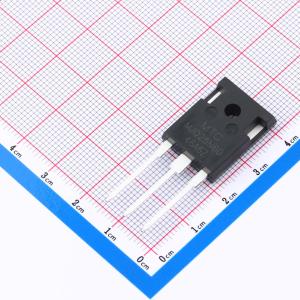

温馨提醒：图片仅供参考，商品以实物为准
MJQ25N60
耐压:605V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：600V 连续漏极电流(Id)：25A 导通电阻(RDS(on)@Vgs,Id)：139mΩ
- 品牌名称
- MP(美禄科技)
- 商品型号
- MJQ25N60
- 商品编号
- C47361036
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.043333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 605V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 170mΩ@10V | |
| 耗散功率(Pd) | 195.3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.2V | |
| 栅极电荷量(Qg) | 37.7nC@10V | |
| 输入电容(Ciss) | 1.76nF | |
| 反向传输电容(Crss) | 3.79pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 176pF |
商品特性
- 600V、25A,RDS(on)(典型值)= 139 mΩ(VGS = 10 V 时)
- 先进的超结技术
- 栅极开关易于控制
- 经过 100% 雪崩测试
应用领域
- 电脑电源、适配器、服务器电源和电信电源
- LCD 与 PDP 电视、LED 照明和 UPS 应用
- 升压 PFC 开关、单端反激或双晶体管正激、HB 或 AHB 或 LLC 拓扑
