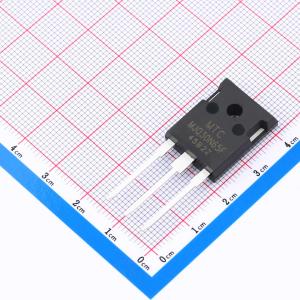

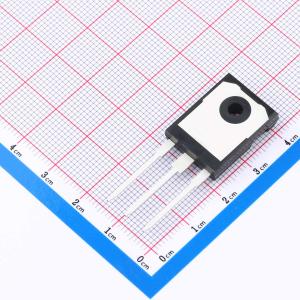

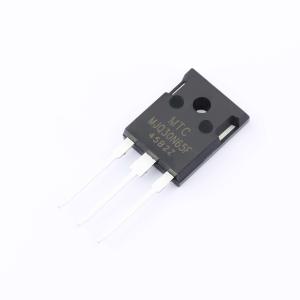

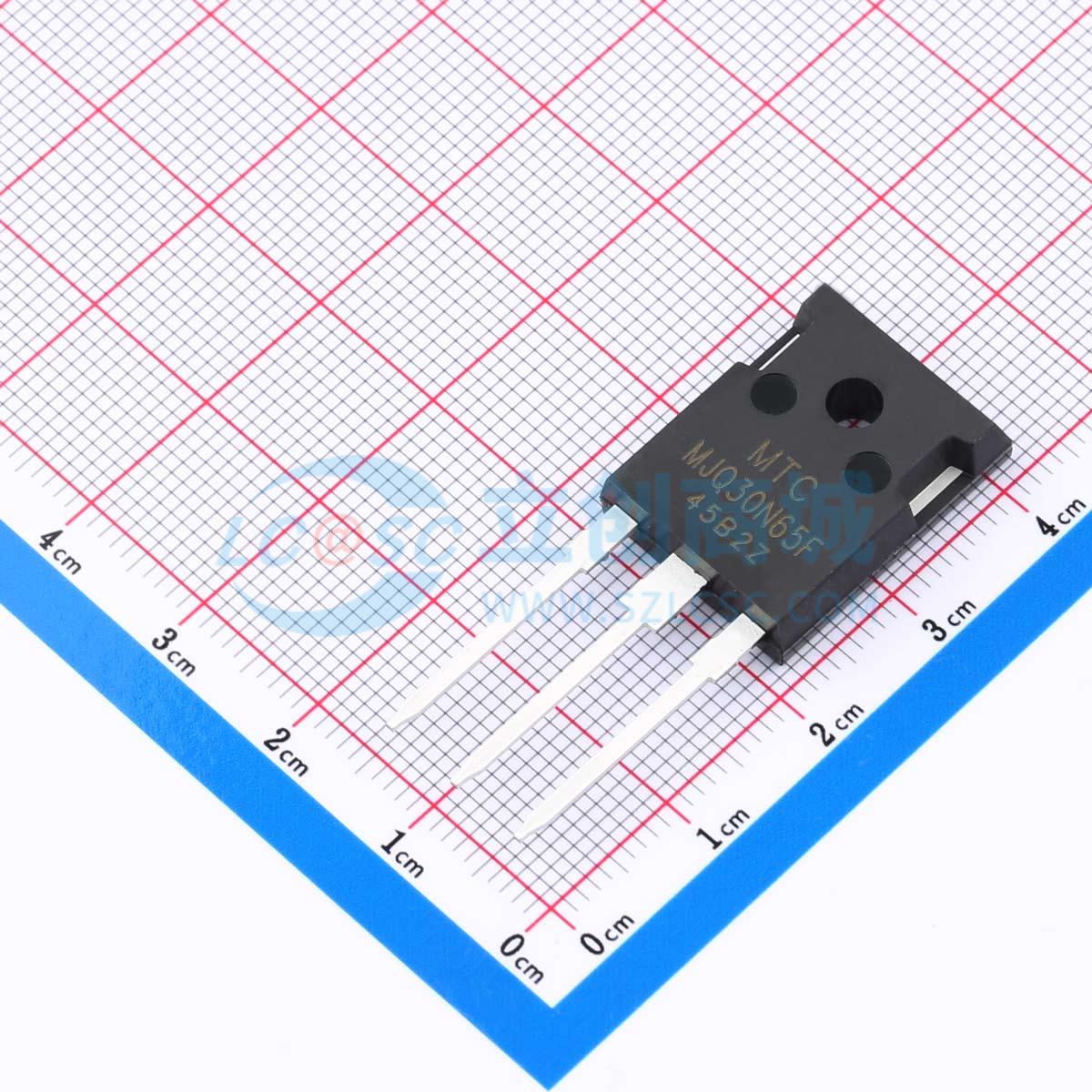

MJQ30N65F
耐压:650V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：650V 连续漏极电流(Id)：30A 导通电阻(RDS(on)@Vgs,Id)：105mΩ
- 品牌名称
- MP(美禄科技)
- 商品型号
- MJQ30N65F
- 商品编号
- C47361042
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 120mΩ@10V | |
| 耗散功率(Pd) | 277.8W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 58.3nC | |
| 输入电容(Ciss) | 2.566nF | |
| 反向传输电容(Crss) | 1.8pF | |
| 工作温度 | - | |
| 配置 | 半桥 | |
| 类型 | - | |
| 输出电容(Coss) | 90.8pF |
商品特性
- 650V、30A,RDS(ON)(典型值)= 105 mΩ(VGS = 10 V 时)
- 先进的超结技术
- 易于控制栅极开关
- 经过 100% 雪崩测试
应用领域
- 服务器电源和电信电源
- 电动汽车充电、太阳能逆变器和 UPS 应用
- 升压 PFC 开关、半桥或不对称半桥
- 串联谐振半桥和全桥拓扑
