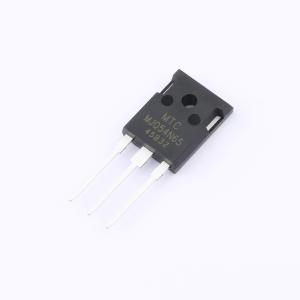

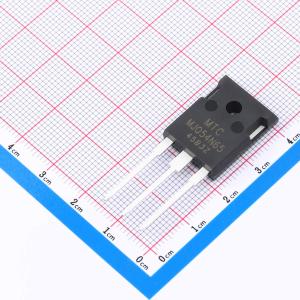

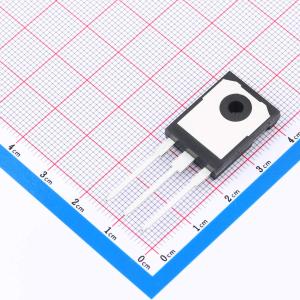

MJQ54N65
N沟道 耐压:650V 电流:54A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：650V 连续漏极电流(Id)：54A 导通电阻(RDS(on)@Vgs,Id)：55mΩ
- 品牌名称
- MP(美禄科技)
- 商品型号
- MJQ54N65
- 商品编号
- C47361043
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.623333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 54A | |
| 导通电阻(RDS(on)) | 68mΩ@10V | |
| 耗散功率(Pd) | 246W | |
| 阈值电压(Vgs(th)) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 93.2nC@10V | |
| 输入电容(Ciss) | 4.406nF | |
| 反向传输电容(Crss) | 2.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 267pF |
商品特性
- 650V、54A,VGS = 10 V 时,RDS(ON)(典型值)= 55 mΩ
- 先进的超结技术
- 栅极开关易于控制
- 经过 100% 雪崩测试
应用领域
- LLC 应用——服务器电源和电信电源
- 移相桥(ZVS)、电动汽车充电和太阳能逆变器
- 软开关升压 PFC 开关、半桥、不对称半桥、串联谐振半桥和全桥拓扑
