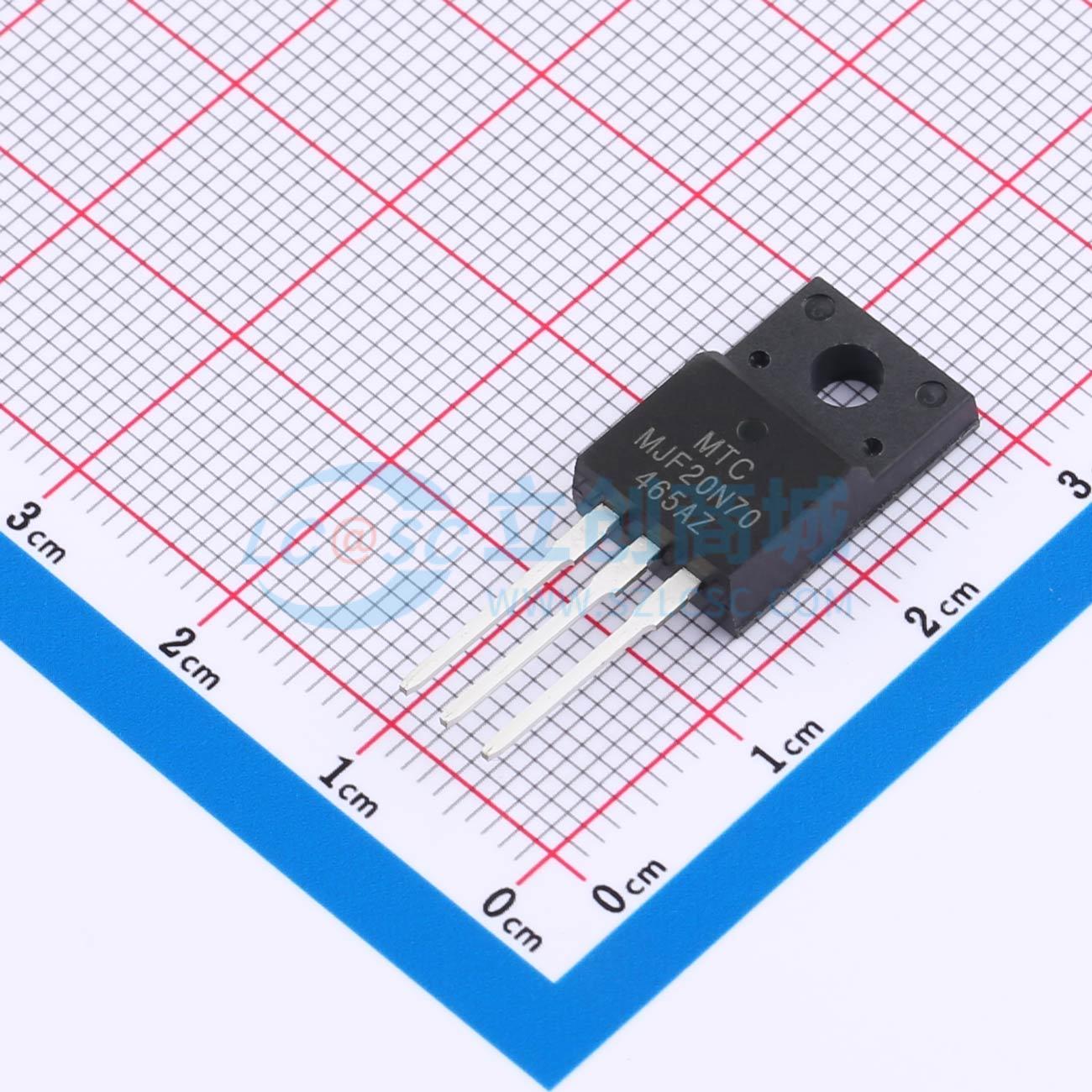

温馨提醒：图片仅供参考，商品以实物为准
MJF20N70
耐压:705V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：700V 连续漏极电流(Id)：20A 导通电阻(RDS(on)@Vgs,Id)：210mΩ
- 品牌名称
- MP(美禄科技)
- 商品型号
- MJF20N70
- 商品编号
- C47361096
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.612克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 705V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 240mΩ@10V | |
| 耗散功率(Pd) | 33W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.2V | |
| 栅极电荷量(Qg) | 32.23nC@13V | |
| 输入电容(Ciss) | 1.547nF | |
| 反向传输电容(Crss) | 5.28pF | |
| 输出电容(Coss) | 134pF |
商品特性
- 700V、20A,RDS(导通)(典型值)=0.21Ω@VGS = 10V
- 先进的超结技术
- 易于控制栅极开关
- 经过100%雪崩测试
应用领域
- 个人电脑电源和PD适配器
- 液晶和等离子电视以及LED照明
- 单端反激或双晶体管正激拓扑
