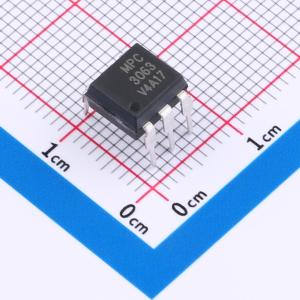

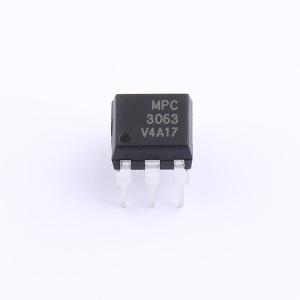

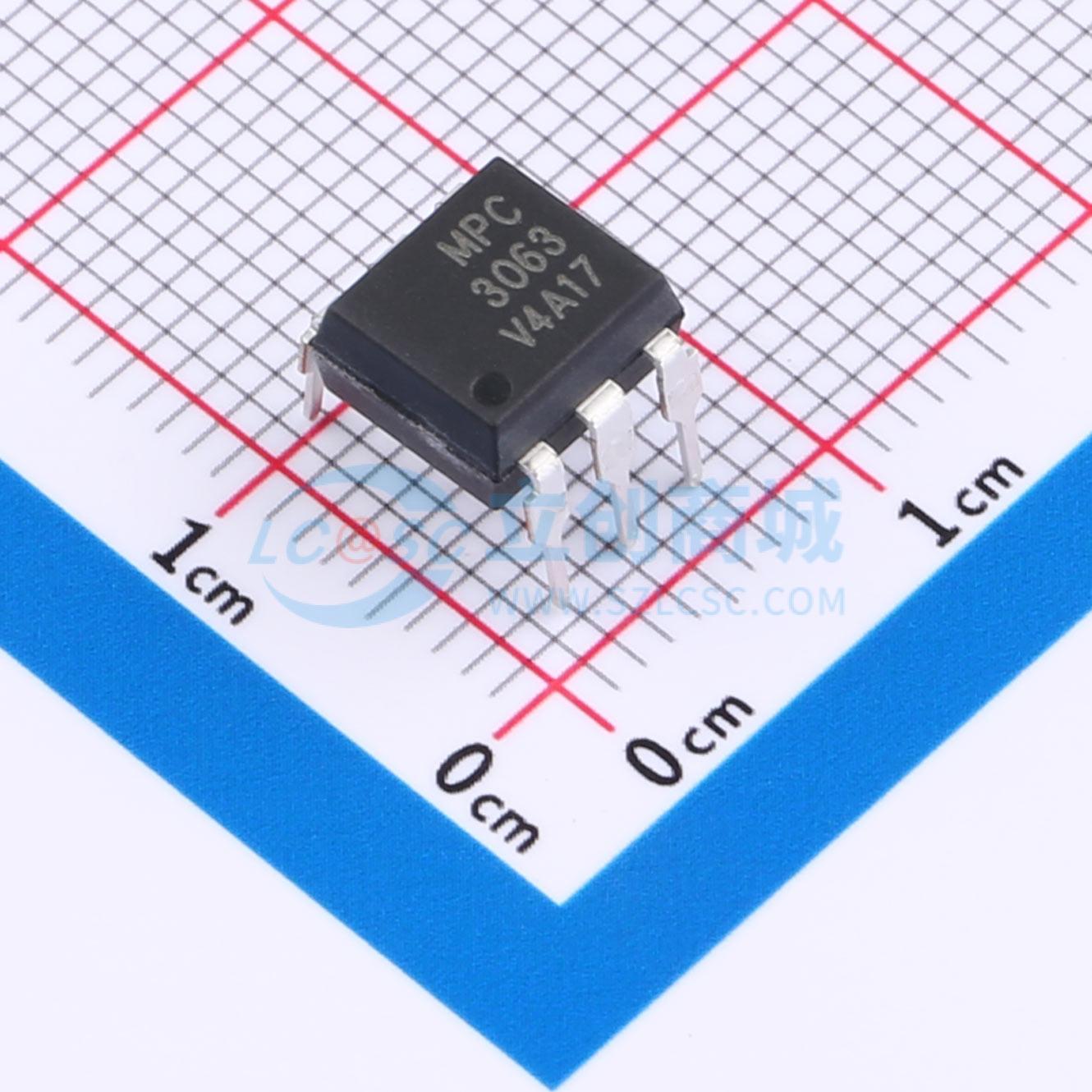

MPC3063-GV
1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可控硅光耦：控制可控硅触发，低触发电流：≤5mA， 正向电压：1.2V， 正向电流：60mA， 断态峰值电压(Vdrm)：600V，静态dv/dt：1000V/us，可直接替代：3061(触发电流≤15mA)，3062(触发电流≤10mA)，其它规格详见规格书MPC30XX(ZC)。该器件由一个驱动硅双向开关的 GaAs 红外发光二极管与过零控制电路组成，采用6 引脚封装，引线间距2.54mm。可有效的隔离强电与弱电，通过其它功率元器件可控制AC120V、240V运行的阻性和感性负载，如固态继电器，电机，电磁阀等。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPC3063-GV
- 商品编号
- C47361116
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | - | |
| 正向压降(Vf) | 1.4V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 400mW | |
| 工作温度 | -40℃~+100℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.237mA | |
| 浪涌电流 | 1A | |
| 功能特性 | 过零触发 |
商品概述
MPC303X、MPC304X、MPC306X 和 MPC308X 系列将 AlGaAs 红外发射二极管作为发射器，与单片硅过零光敏双向可控硅进行光耦合，封装于具有不同引脚成型选项的塑料 DIP6 封装中。
商品特性
- 高隔离度 5000 VRMS
- 直流输入，过零光敏双向可控硅输出
- 工作温度范围 -40% 至 110°C
- 符合 RoHS 和 REACH 标准
- 无卤素
- MSL 等级 1
- 符合 UL1577 标准
- 符合 EN60747-5-5 (VDE0884-5) 标准
- 符合 GB4943.1-2022 标准
应用领域
- 电磁阀控制
- 照明控制
- 电机控制
- 温度控制
- 静态交流电源开关
