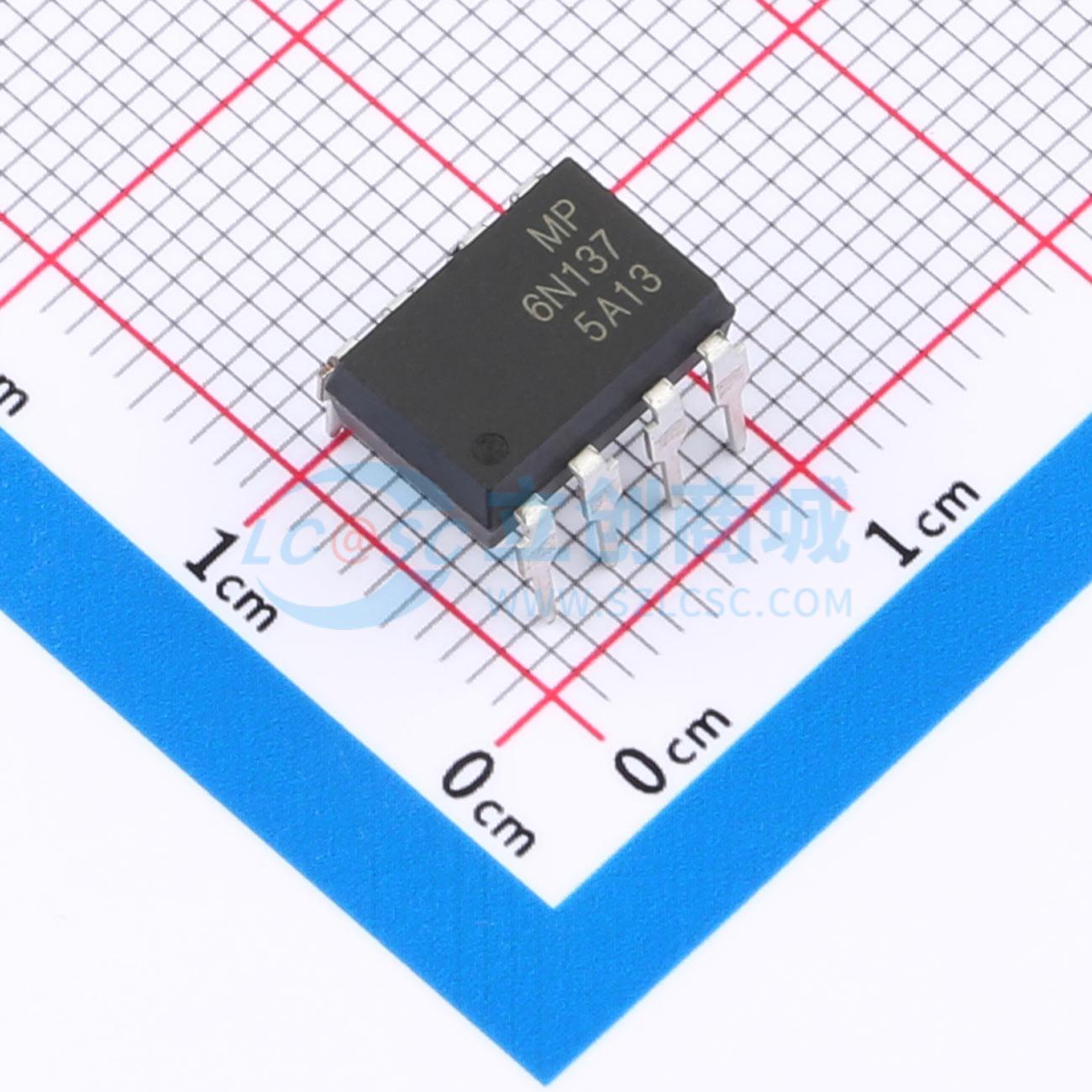

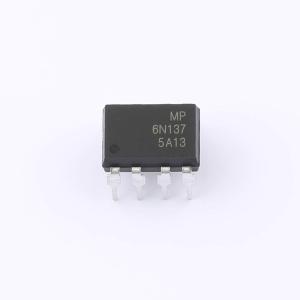

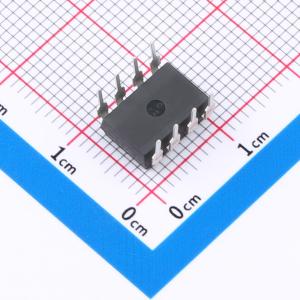

MP6N137-G(B)
DIP8封装高速逻辑门光电耦合器，具备高隔离、消除接地环路等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速光耦：输入类型：DC 共模瞬变抗扰度CMTI：20kV/us 数据速率：10Mbit/s 传播延迟tpLH/tpHL：75ns；75ns 电源电压：4.5V~5.5V;2.7~3.6V 高速 10MB/s 逻辑门极光耦合器。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MP6N137-G(B)
- 商品编号
- C47361124
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.6V；4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 200mW | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | 输出使能控制；开集电极输出 |
商品概述
6N137系列器件将铝镓砷红外发射二极管作为发射器，该发射器通过光耦合方式与一个硅高速集成光电探测器逻辑门相连，该逻辑门具有可控输出功能，封装于塑料DIP8封装内，并提供多种引脚成型选项。
商品特性
- 高隔离度 5000 VRMS
- 直流输入，逻辑门输出
- 工作温度范围 -40℃ 至 110℃
- 符合 RoHS 与 REACH 标准
- 无卤素
- MSL 等级 1
应用领域
- 消除地环路
- LSTTL 至 TTL、LSTTL 或 CMOS 电平转换
- 线路接收器，数据传输
- 数据多路复用
- 开关电源
- 脉冲变压器替代
- 计算机外围设备
