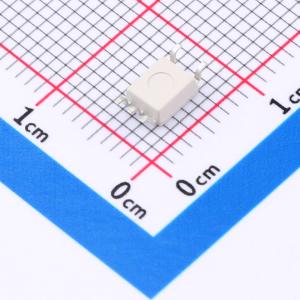

温馨提醒：图片仅供参考，商品以实物为准
MPCM501(T1)-GV
SOP5, 1Mbit/s高速晶体管光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速光耦：输入类型：DC 共模瞬变抗扰度CMTI：15kV/us 数据速率：1Mbit/s 传播延迟tpLH/tpHL：800ns；1000ns 电源电压：0V~30V。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPCM501(T1)-GV
- 商品编号
- C47361222
- 商品封装
- SOP-5
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 20% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 1us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 1us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 200mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
该系列产品将 AlGaAs 红外发射二极管作为发射器，与硅高速光电晶体管光耦合，封装于塑料 SOP5 外壳中。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。
商品特性
- 高隔离度：3750 VRMS
- 直流输入，配备高速晶体管
- 工作温度范围：5 ~ 100 °C
- 符合 REACH 标准
- 无卤素
- MSL 等级 1
- 具备相关认证
应用领域
- 线路接收器
- 电信设备
- 与 CMOS、LSTTL、TTL 的接口
- 宽带宽模拟耦合
- 脉冲变压器替代方案
- 计算机-外围设备接口
