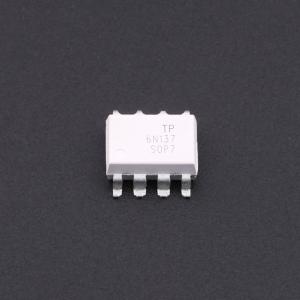

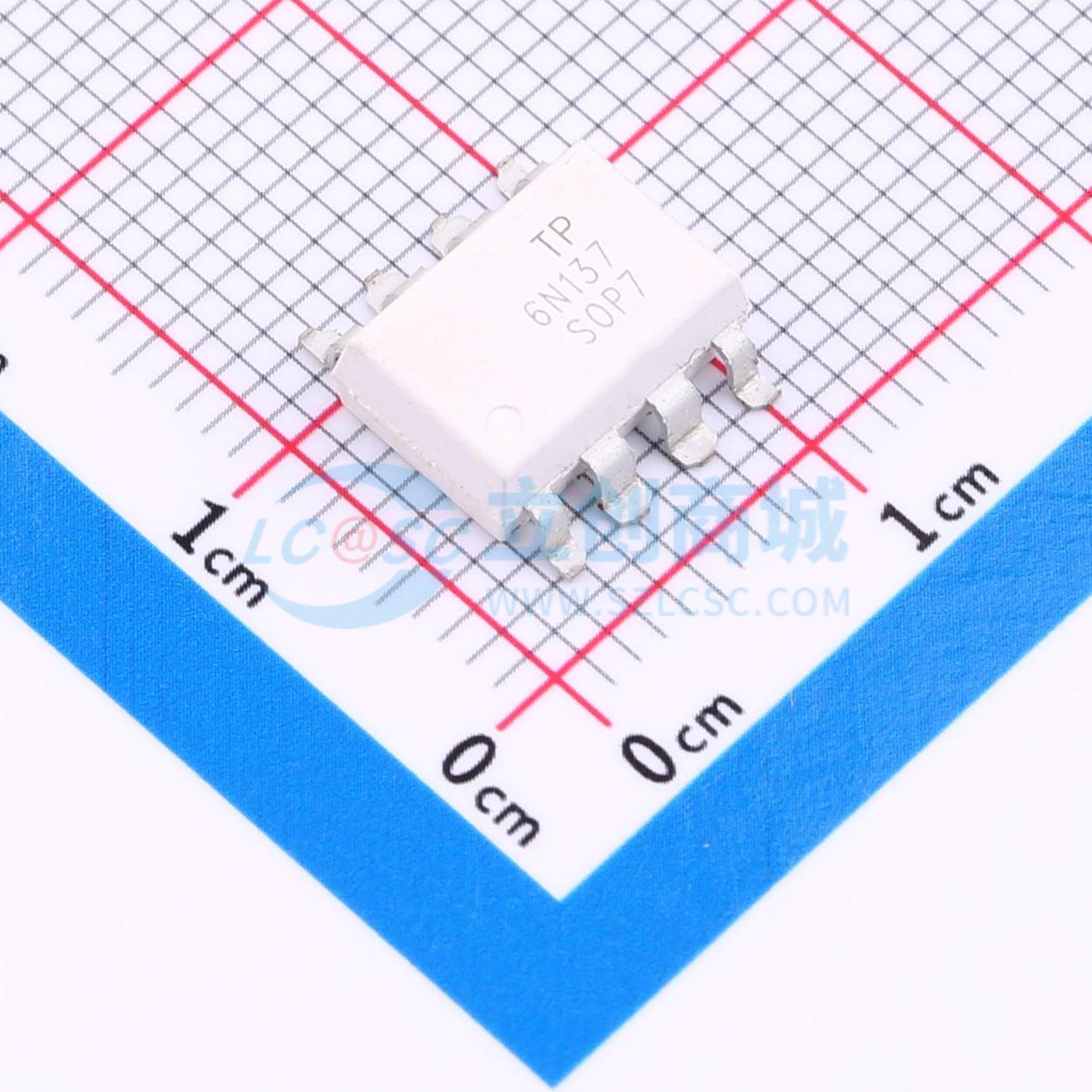

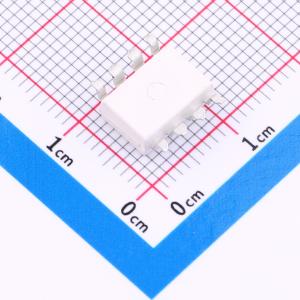

温馨提醒：图片仅供参考，商品以实物为准
6N137-SMD8
高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6N137 光耦合器由一个 850nm 的 AlGaAS LED 组成，其光学耦合到一个非常高速的集成光电探测器逻辑门，可快速输出。
- 品牌名称
- 拓朴微
- 商品型号
- 6N137-SMD8
- 商品编号
- C47361086
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.8938克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.33V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 输出使能控制 |
商品概述
6N137光耦合器由一个850nm的AlGaAS LED组成，其光学耦合到一个非常高速的集成光电探测器逻辑门，可快速输出。
商品特性
- 高比特率：10MBit/s
- 输入-输出隔离电压 VISO = 5000Vrms
- 工作温度范围：-40°C ~ 85°C
- 逻辑门输出
- 频闪输出
- 符合加强绝缘标准
- 符合安规标准：UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CQC
应用领域
- 接地回路消除
- LSTTL 转 TTL, LSTTL 或 5V CMOS
- 线路接收器，数据传输
- 开关电源
- 计算机外围接口
