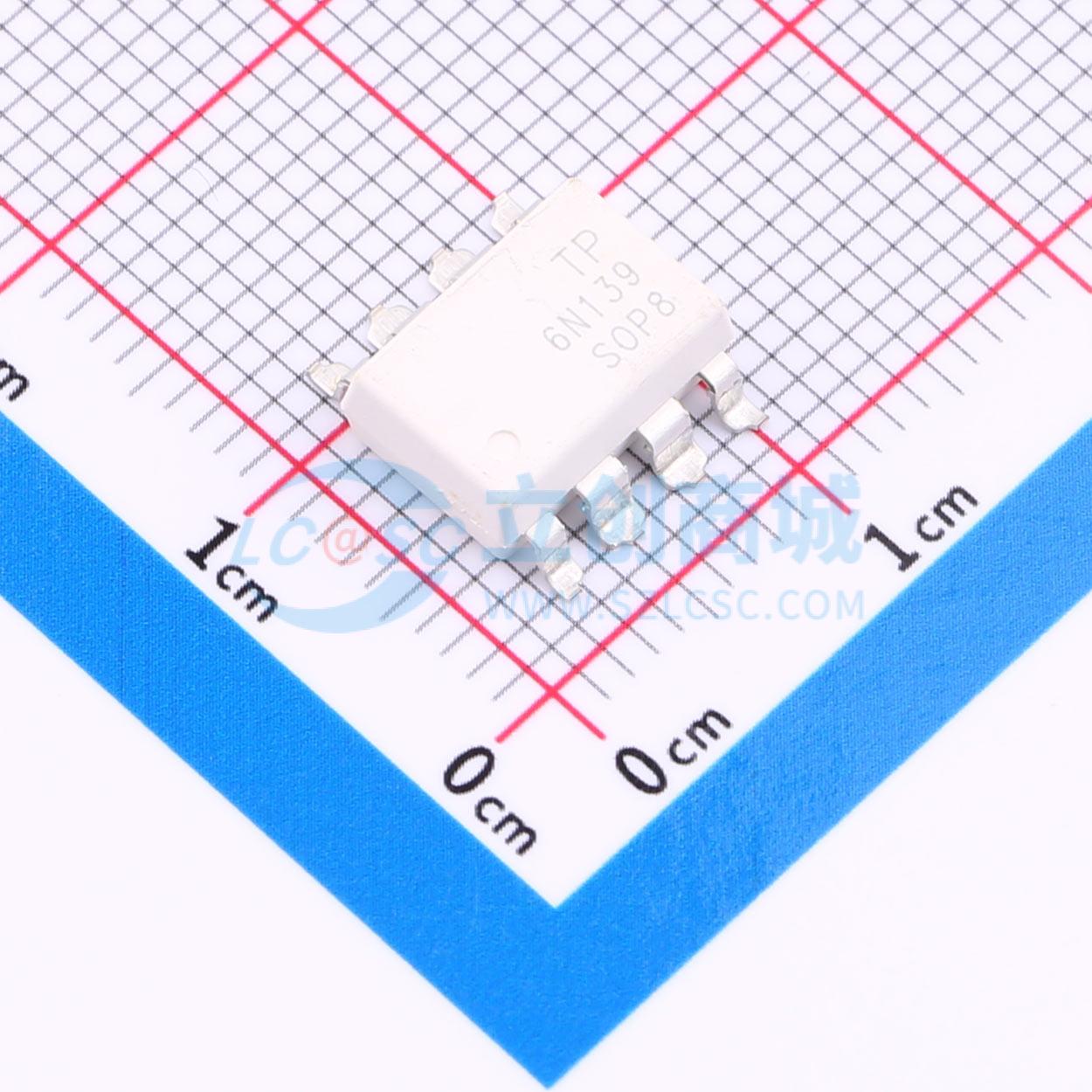

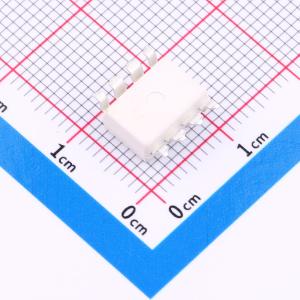

6N139-SMD8
高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6N139 是一种用于单通道的高速光耦合器，由一个 850nm 的 AlGaAs LED 光学耦合到一个高速光电检测器组成。光电二极管偏极和输出晶体管集电极的单独连接，可以通过降低基极集电极电容，使速度比传统光电晶体管耦合器提高 100 倍。采用 8 引脚封装。
- 品牌名称
- 拓朴微
- 商品型号
- 6N139-SMD8
- 商品编号
- C47361087
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.9074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~18V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 400% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 25us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 60us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | 18V | |
| 正向压降(Vf) | 1.1V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
商品概述
6N139是一款单通道高速光耦合器，由一个850nm AlGaAs LED与一个高速光电检测器光学耦合构成。光电二极管偏置端和输出晶体管集电极的独立连接，通过降低基极-集电极电容，使其速度比传统光电晶体管耦合器快100倍。该器件采用8引脚封装。
商品特性
- 高电流传输比：典型值2000%
- 低输入电流要求：0.5mA，高输出电流：60mA
- 电流传输比保证范围：0~70℃
- 高瞬态共模抑制：10 KV/μsec
- 符合加强绝缘标准
- 符合安规标准：UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CQC
应用领域
- 数字逻辑接地隔离
- 低输入电流线路接收器
- 电话铃声检测器
- EIA-RS-232C线路接收器
- 电流环路接收器
