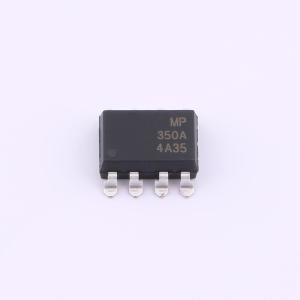

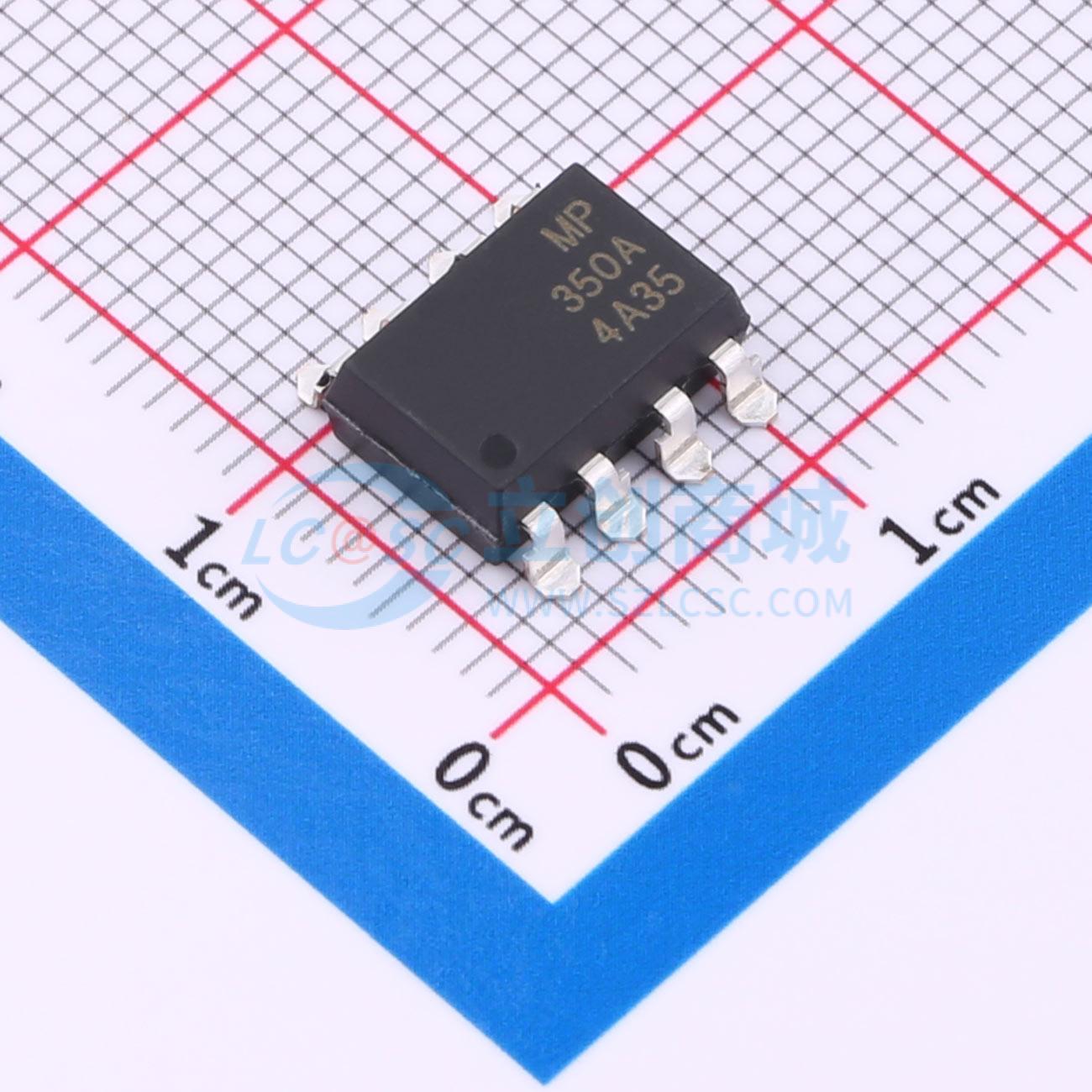

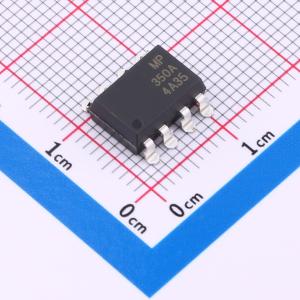

MP350A(SL)(T1)-G(B)

DIP8, DC输入, 2.5A, 栅极驱动光电耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 驱动光耦：输入类型：DC 共模瞬变抗扰度CMTI：15kV/us 传播延迟tpLH/tpHL：400ns；400ns 电源电压：15V~30V 高抗扰度，2.5A 输出电流，门极驱动器光耦合器 MP350A 是一款 2.5A 输出电流门极驱动光耦合器，能够驱动大多数 1200V/100A IGBT/MOSFET。它适用于电机控制逆变器应用和高性能电源系统中使用IGBT和MOSFET的快速开关驱动
品牌名称: MP(美禄科技)
商品型号: MP350A(SL)(T1)-G(B)
商品编号: C47361230
商品封装: SMD-8P
包装方式: 管装
商品毛重: 0.568克(g)

商品参数

	属性	参数值
	商品目录	栅极驱动光耦
	负载类型	MOSFET；IGBT
	CMTI(kV/us)	15kV/us
	驱动侧工作电压	15V~30V
	峰值输出电流	2.5A
	传播延迟 tpHL	186ns
	传播延迟 tpLH	154ns
	隔离电压(Vrms)	5kV

	属性	参数值
	耗散功率(Pd)	300mW
	工作温度	-40℃~+110℃
	正向压降(Vf)	1.35V
	直流反向耐压(Vr)	5V
	正向电流(If)	20mA
	下降时间(tf)	20ns
	上升时间(tr)	30ns
	功能特性	带滞后的欠压锁定

商品概述

MP350A是一款采用DIP8封装的栅极驱动光耦，其内部包含一个砷铝镓红外发光二极管，该二极管与一个集成的高增益、高速光电探测器IC芯片进行光学耦合。该器件在高达100℃的温度下仍能保证其性能与规格。其内部法拉第屏蔽层可确保达到±15 kV/μs的共模瞬态抑制能力。该器件采用图腾柱输出结构，既能灌入也能拉出电流，非常适用于驱动中小容量的IGBT和功率MOSFET栅极。

商品特性

绝对最大峰值输出电流为2.5A
在VCM = 1500 V时，共模抑制比最小为15 kV/μs
低电平输出电压最大为0.5 V
最大供电电流ICC为2.5mA
具有迟滞功能的欠压锁定保护
宽工作电压VCC范围：15 ~ 30 V
最大开关速度为400 ns
工业级温度范围：-40℃ ~ 110℃

应用领域

IGBT/MOSFET栅极驱动
家用电器逆变器
工业逆变器
开关电源
