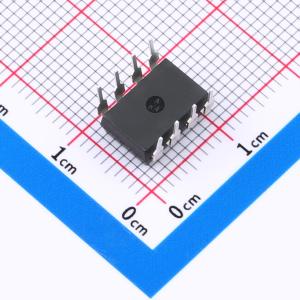

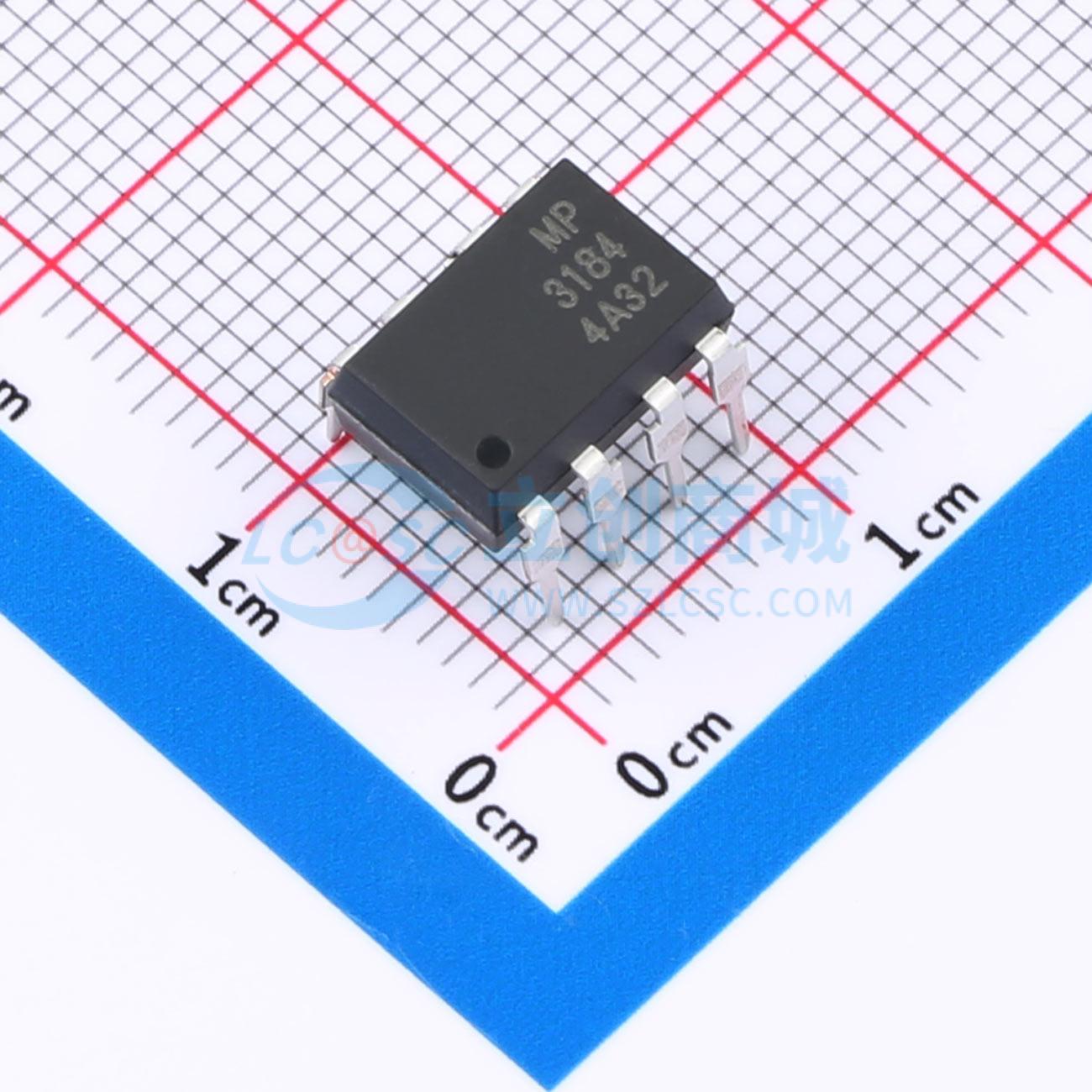

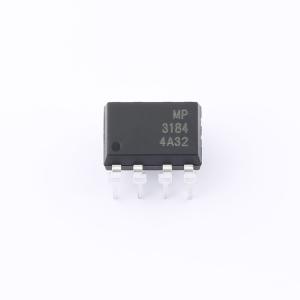

MP3184-G(B)
DIP8封装，直流输入，3.0A，栅极驱动光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 驱动光耦：输入类型：DC 共模瞬变抗扰度CMTI：35kV/us 传播延迟tpLH/tpHL：210ns；210ns 电源电压：15V~30V 高抗扰度，3.0A 输出电流，门极驱动器光耦合器 MP3184 是一款 3.0A 输出电流门极驱动光耦合器，能够驱动大多数 1200V/100A IGBT/MOSFET。它适用于电机控制逆变器应用和高性能电源系统中使用IGBT和MOSFET的快速开关驱动
- 品牌名称
- MP(美禄科技)
- 商品型号
- MP3184-G(B)
- 商品编号
- C47361128
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.922222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| CMTI(kV/us) | 50kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 3A | |
| 传播延迟 tpHL | 94ns | |
| 传播延迟 tpLH | 62ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 295mW | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 下降时间(tf) | 20ns | |
| 上升时间(tr) | 30ns | |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
商品概述
MP3184 是一款输出电流为 3A 的高速 MOSFET/IGBT 栅极驱动光耦合器。它由一个铝镓砷发光二极管与一个集成了 PMOS 和 NMOS 输出功率晶体管的 CMOS 探测器集成电路功率级进行光耦合。该器件非常适用于驱动等离子显示面板、电机控制逆变器应用以及高性能 DC/DC 转换器中使用的功率 MOSFET/IGBT 的高频驱动。器件采用 8 引脚双列直插式封装，兼容 260℃ 回流焊工艺，符合无铅焊接要求。
商品特性
- 高抗噪性，典型共模抑制比达 50kV/μs（VCM = 2000V时）
- 工作温度范围 -40℃ ~ 110℃
- 工作 VDD 电压范围 15V ~ 30V
- 快速开关速度与快速输出上升/下降时间，最大开关速度 250kHz，轨到轨输出
- 带滞回的欠压锁定保护，针对驱动 IGBT 进行了优化
应用领域
- IGBT/MOSFET栅极驱动
- 等离子显示面板
- DC/DC转换器
- 高性能不间断电源
- 开关电源
