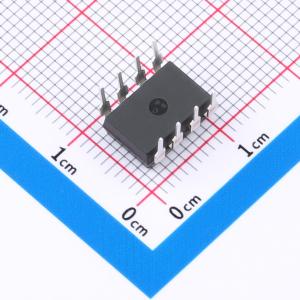

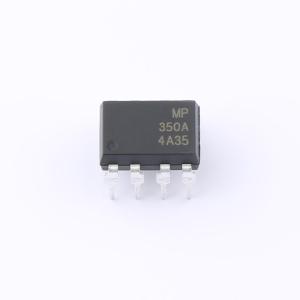

温馨提醒：图片仅供参考，商品以实物为准
MP350A-G(B)
DIP8封装、直流输入的栅极驱动光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 驱动光耦：输入类型：DC 共模瞬变抗扰度CMTI：15kV/us 传播延迟tpLH/tpHL：400ns；400ns 电源电压：15V~30V 高抗扰度，2.5A 输出电流，门极驱动器光耦合器 MP350A 是一款 2.5A 输出电流门极驱动光耦合器，能够驱动大多数 1200V/100A IGBT/MOSFET。它适用于电机控制逆变器应用和高性能电源系统中使用IGBT和MOSFET的快速开关驱动
- 品牌名称
- MP(美禄科技)
- 商品型号
- MP350A-G(B)
- 商品编号
- C47361127
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.937778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 带滞后的欠压锁定 |
商品概述
MP350A是一款采用DIP8封装的栅极驱动光耦，其内部包含一个砷铝镓红外发光二极管，该二极管与一个集成的高增益、高速光电探测器IC芯片进行光学耦合。该器件在高达100℃的温度下仍能保证其性能与规格。其内部法拉第屏蔽层可确保达到±15 kV/μs的共模瞬态抑制能力。该器件采用图腾柱输出结构，既能灌入也能拉出电流，非常适用于驱动中小容量的IGBT和功率MOSFET栅极。
商品特性
- 绝对最大峰值输出电流为2.5A
- 在VCM = 1500 V时，共模抑制比最小为15 kV/μs
- 低电平输出电压最大为0.5 V
- 最大供电电流ICC为2.5mA
- 具有迟滞功能的欠压锁定保护
- 宽工作电压VCC范围：15 ~ 30 V
- 最大开关速度为400 ns
- 工业级温度范围：-40℃ ~ 110℃
应用领域
- IGBT/MOSFET栅极驱动
- 家用电器逆变器
- 工业逆变器
- 开关电源
