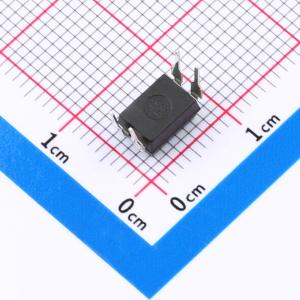

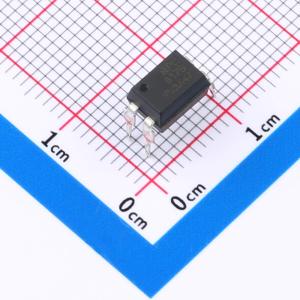

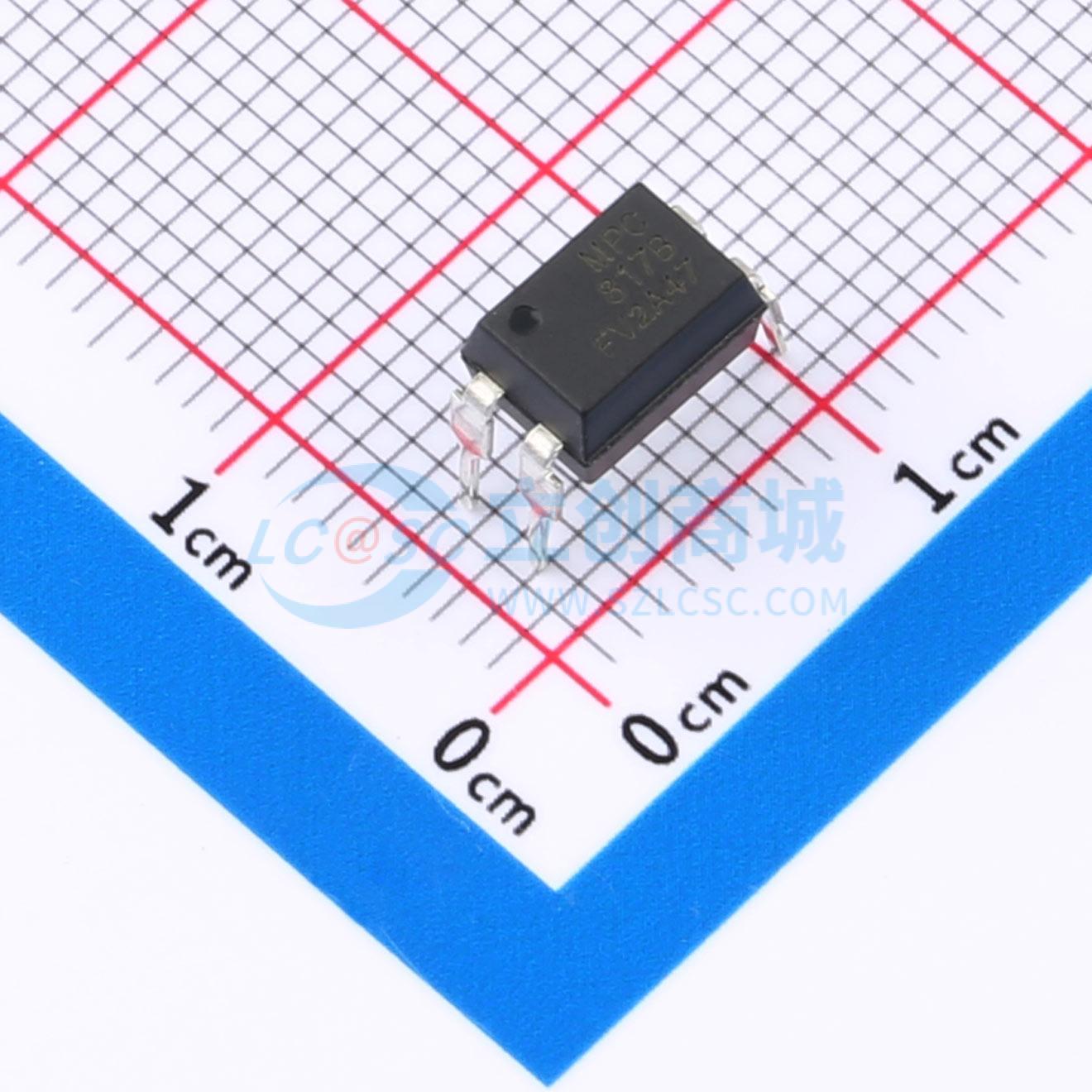

MPC817B9-FGV
DIP4封装，直流输入光电晶体管耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 晶体管光耦：输入电压类型：DC 输出通道数：1 正向电压：1.2V 反向电压：6V 输出电流：50mA 接收端电压：35V 集射极饱和电压(Vce(sat)@Ic,IF)：100mV@1mA,20mA 隔离电压(rms)：5kV CTR范围:130%~260%。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPC817B9-FGV
- 商品编号
- C47361119
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.396克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 集射极饱和电压(VCE(sat)) | 60mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 6us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
MPC817系列将AlGaAs红外发射二极管作为发射器，与硅平面光电晶体管探测器光耦合，封装于具有不同引脚成型选项的塑料DIP4封装中。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。
商品特性
- 高隔离度5000 VRMS
- 电流传输比灵活可选，具体参见订购信息
- 直流输入，晶体管输出
- 工作温度范围 -55℃ ~ 110℃
- 符合REACH标准
- 无卤素
- MSL等级1
- 符合UL-UL1577认证
- 符合VDE-EN60747-5-5认证
- 符合CQC-GB4943.1-2022认证
- 获得DEMKO批准（编号D-07670）
- 获得FIMKO批准（编号FI/40479/A1）
- 获得NEMKO批准（编号P20224171）
- 获得SEMKO批准（编号1920191）
应用领域
- 开关电源
- 可编程控制器
- 办公设备
- 系统设备和测量仪器
- 电信设备
