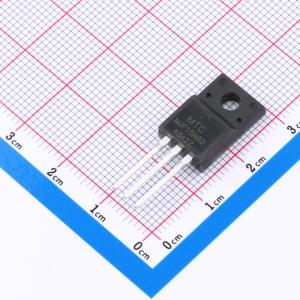

温馨提醒：图片仅供参考，商品以实物为准
MJF15N80
N沟道 耐压:800V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：800V 连续漏极电流(Id)：15A 导通电阻(RDS(on)@Vgs,Id)：250mΩ
- 品牌名称
- MP(美禄科技)
- 商品型号
- MJF15N80
- 商品编号
- C47361099
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 4.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 290mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38.8nC@10V | |
| 输入电容(Ciss) | 1.728nF | |
| 反向传输电容(Crss) | 0.78pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 46pF |
商品特性
- 800V、15A,VGS = 10 V 时,RDS(ON)(典型值) = 0.25 Ω
- 先进的超结技术
- 栅极开关易于控制
- 经过 100% 雪崩测试
应用领域
- 单端反激或双晶体管正激拓扑
- 电脑电源、PD 适配器、液晶与等离子电视及 LED 照明
