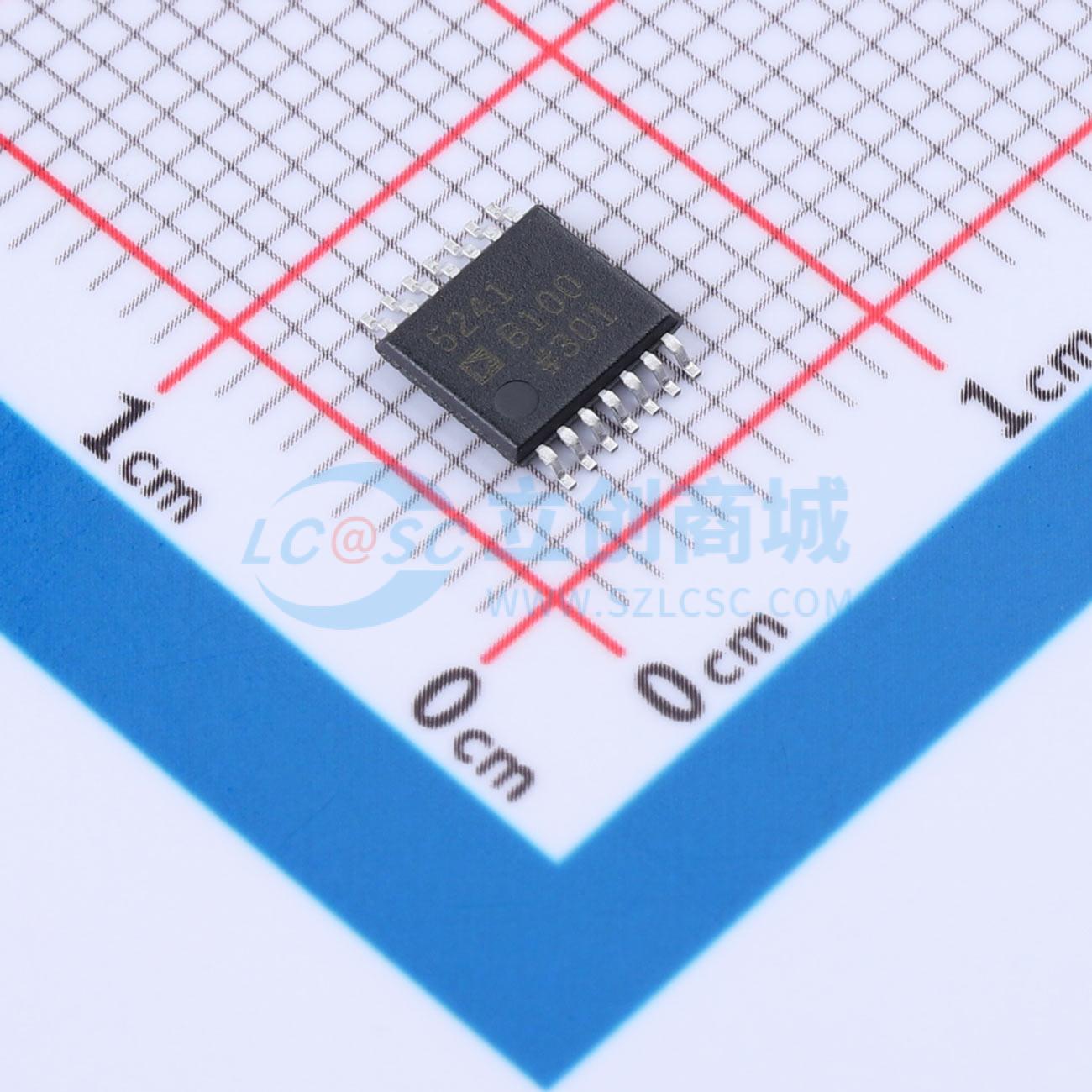

温馨提醒：图片仅供参考，商品以实物为准
AD5241BRUZ100
I2C兼容的256位数字电位器，具有内置上电中值预设、额外可编程逻辑输出和自包含关机功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5241BRUZ100
- 商品编号
- C47358221
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 上电复位 |
商品概述
AD5241/AD5242提供单通道/双通道、256位、数字控制可变电阻（VR）设备。这些设备执行与电位器、微调器或可变电阻相同的电子调节功能。每个VR在A端与抽头之间或B端与抽头之间提供完全可编程的电阻值。对于AD5242，10kΩ、100kΩ或1MΩ的固定A到B端电阻具有1%的通道间匹配公差。两个部件的标称温度系数均为30ppm/°C。
抽头位置编程在系统上电时默认设置为中间刻度。通电后，VR抽头位置通过I²C兼容的2线串行数据接口进行编程。两个部件都有两个额外的可编程逻辑输出，使用户能够驱动其系统中的数字负载、逻辑门、LED驱动器和模拟开关。
AD5241/AD5242有表面贴装的14引脚SOIC和16引脚SOIC封装，以及用于超紧凑型解决方案的14引脚TSSOP和16引脚TSSOP封装。所有部件都保证在-40°C至+105°C的扩展温度范围内工作。
商品特性
- 256个位置
- 10kΩ、100kΩ、1MΩ
- 低温度系数：30ppm/°C
- 内部上电中间刻度预设
- 单电源2.7V至5.5V或双电源±2.7V，适用于交流或双极性操作
- 具有回读功能的I²C兼容接口
- 额外的可编程逻辑输出
- 自带关机功能
- 扩展温度范围：-40°C至+105°C
应用领域
- 多媒体、视频和音频
- 通信
- 机械电位器替换
- 仪器仪表：增益、偏移调整
- 可编程电压到电流转换
- 线路阻抗匹配
