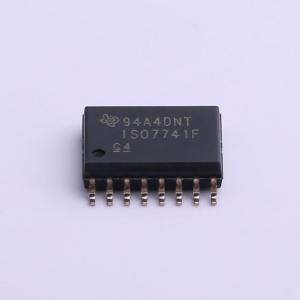

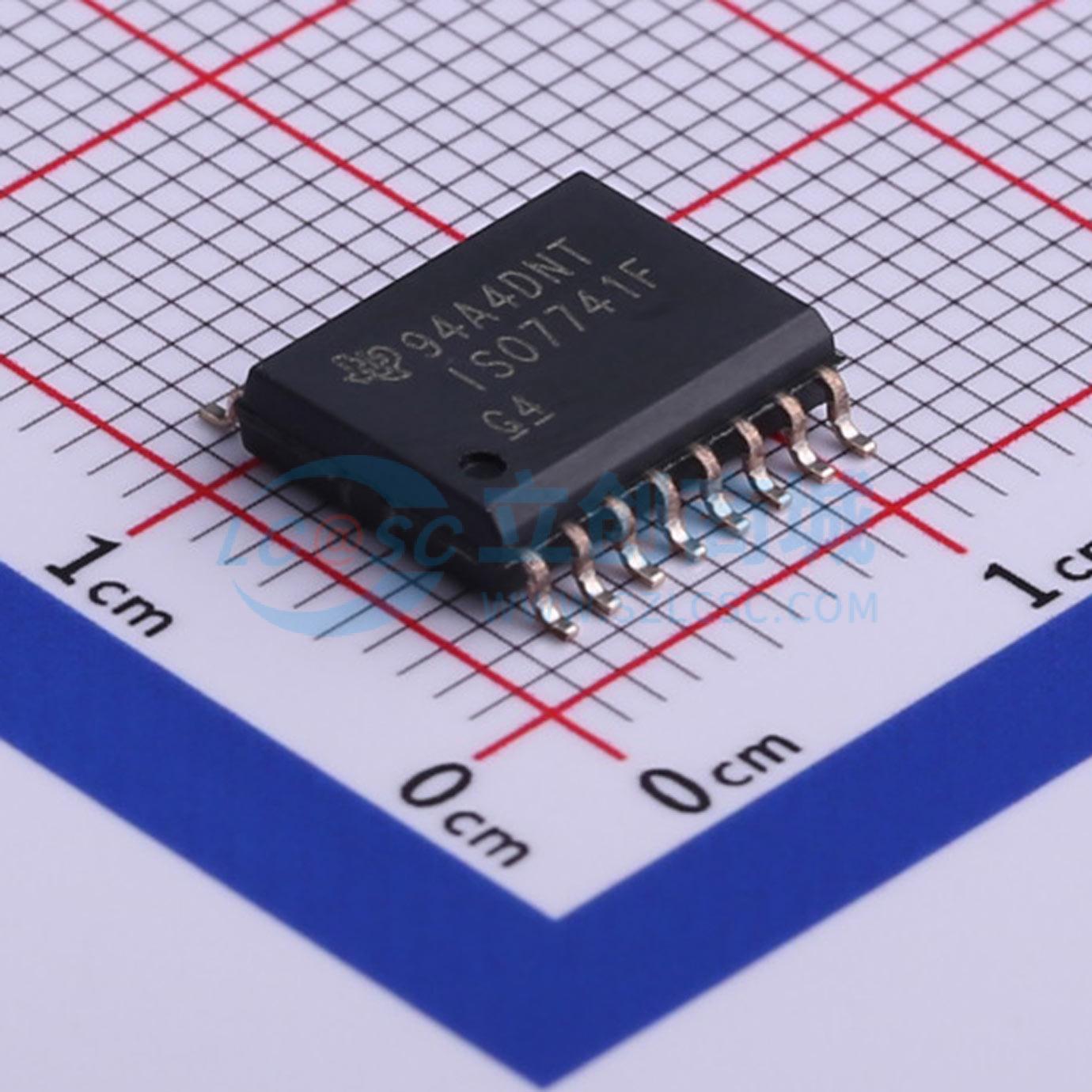

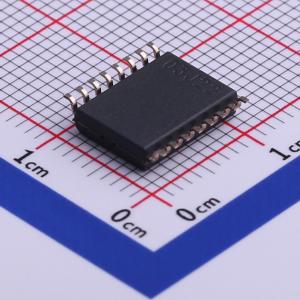

ISO7741FDWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7741 EMC 性能优异的四通道、3/1、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7741FDWR
商品编号: C485810
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.503克(g)

商品参数

商品概述

ISO774x 器件是高性能四通道数字隔离器，根据 UL 1577 标准，其隔离额定值为 5000 VRMS（DW 封装）和 3000 VRMS（DBQ 封装）。该系列器件符合 VDE、CSA、TUV 和 CQC 标准的加强绝缘等级要求。 ISO774x 器件在隔离 CMOS 或 LVCMOS 数字输入/输出的同时，能以低功耗实现高电磁抗扰度和低辐射。每个隔离通道都有一个逻辑输入和输出缓冲器，它们由双电容二氧化硅 (SiO₂) 绝缘屏障分隔。该器件带有使能引脚，可用于在多主驱动应用中将相应输出置于高阻态，并降低功耗。ISO7740 器件的四个通道方向相同，ISO7741 器件有三个正向通道和一个反向通道，ISO7742 器件有两个正向通道和两个反向通道。如果输入电源或信号丢失，无后缀 F 的器件默认输出为高电平，有后缀 F 的器件默认输出为低电平。

商品特性

数据速率达 100 Mbps
坚固的隔离屏障：在 1500 VRMS 工作电压下预计寿命超过 100 年
最高 5000 VRMS 隔离额定值
最高 12.8 kV 浪涌能力
典型共模瞬态抗扰度 (CMTI) 为 ±100 kV/μs
宽电源电压范围：2.25 V 至 5.5 V
2.25 V 至 5.5 V 电平转换
提供默认输出高电平（ISO774x）和低电平（ISO774xF）选项
宽温度范围：-55℃ 至 125℃
低功耗，在 1 Mbps 时每通道典型值为 1.5 mA
低传播延迟：典型值为 10.7 ns（5 V 电源）
强大的电磁兼容性 (EMC)
系统级静电放电 (ESD)、电快速瞬变 (EFT) 和浪涌抗扰度
跨隔离屏障的 ±8 kV IEC 61000-4-2 接触放电保护
低辐射
宽体小外形集成电路 (DW-16) 和缩小型小外形封装 (DBQ-16) 封装选项
提供汽车级版本：ISO774x-Q1
安全相关认证：
DIN V VDE V 0884-11:2017-01
UL 1577 元件认可程序
CSA 元件验收通知 5A、IEC 60950-1 和 IEC 60601-1 终端设备标准
根据 GB4943.1-2011 获得 CQC 认证
根据 EN 60950-1 和 EN 61010-1 获得 TUV 认证
所有认证齐全

应用领域

工业自动化
电机控制
电源
太阳能逆变器
医疗设备

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	100Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-55℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	10.7ns
