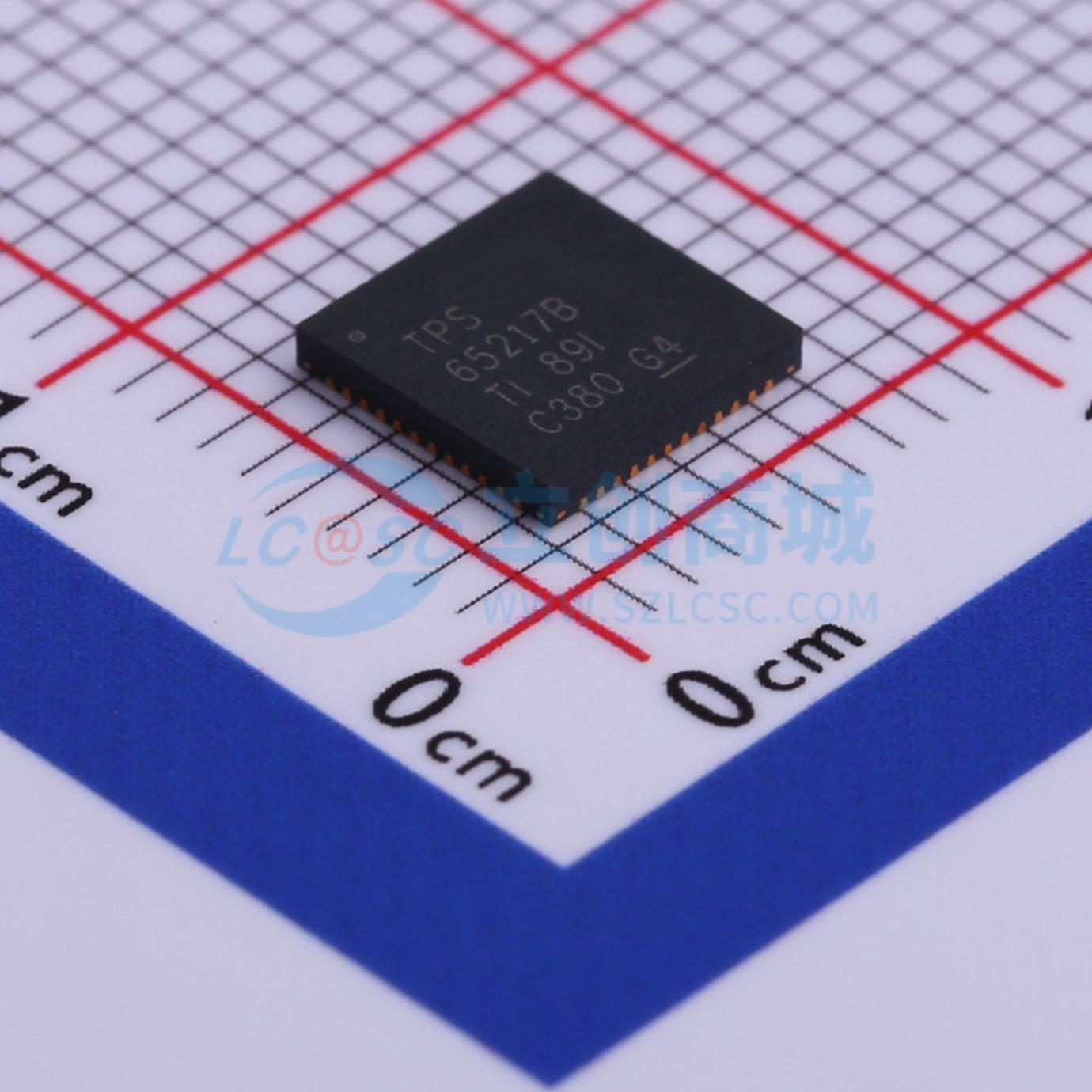

温馨提醒：图片仅供参考，商品以实物为准
TPS65217BRSLR
TPS65217x 单芯片电源管理集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65217BRSLR
- 商品编号
- C485813
- 商品封装
- VQFN-48-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
参数完善中
商品概述
TPS65217x是一款专为便携式和5V线供电应用中为AM335x ARM Cortex-A8处理器供电的单芯片电源管理IC（PMIC）。该PMIC设备提供了一个用于单节锂离子和锂聚合物电池的线性电池充电器、双输入电源路径、三个降压变换器、四个低压差（LDO）稳压器以及一个高效率升压变换器，以驱动两串最多每串10个LED。系统可以由USB端口、5V交流适配器或锂离子电池中的任何组合供电。该设备在-40℃至+105℃的温度范围内进行了表征，使其适用于工业应用。三个高效的2.25MHz降压变换器可以为系统提供核心电压、存储器和I/O电压。TPS65217x设备采用48引脚无引线封装（6 mm x 6 mm QFN），间距为0.4 mm。
商品特性
- 充电器和电源路径 2-A 输出电流的电源路径线性充电器；最大充电电流 700mA
- 耐 20V 的 USB 和交流输入，热调节，安全定时器，温度感应输入
- 降压转换器（DCDC1、DCDC2、DCDC3）
- 三个带有集成开关 FET 的降压转换器
- 2.25MHz 固定频率操作
- 轻负载电流下的节能模式
- PWM 模式下输出电压精度 ±2%
- 100% 占空比以实现最低压降
- 每个转换器典型 15μA 静态电流
- 禁用时对地被动放电
- LDO 稳压器（LDO1、LDO2）
- 两个可调 LDO
- LDO2 可配置为跟踪 DCDC3
- 典型 15μA 静态电流
- 负载开关（LDO3、LDO4）
- 两个可以配置为 LDO 的独立负载开关
- WLED 驱动器
- 内部生成的用于调光控制的 PWM
- 38V 开路 LED 保护
- 支持两串每串最多 10 个 LED，每个 25mA
- 内部低端电流吸收
- 保护
- 欠压锁定和电池故障比较器
- 始终开启的按钮监控
- 硬件复位引脚
- 密码保护的 I2C 寄存器
- 接口
- I2C 接口（地址 0x24）
- 密码保护的 I2C 寄存器
应用领域
- Sitara AM335x 处理器电源
- 移动导航系统
- 平板电脑计算
- 5V 工业设备
