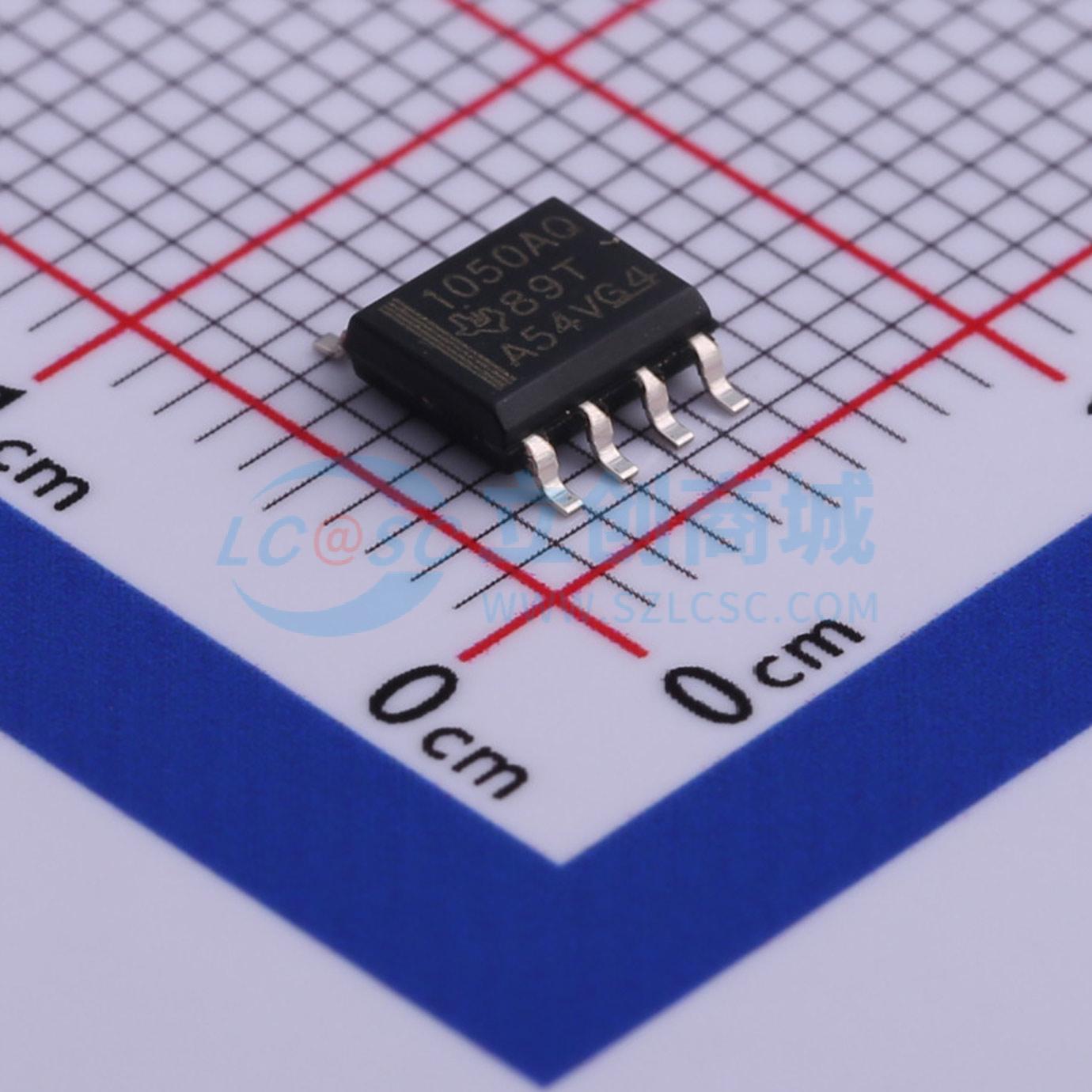

SN65HVD1050AQDRQ1

SN65HVD1050A-Q1 符合或超过 ISO 11898 标准规范，适用于采用控制器局域网 (CAN) 的应用。该器件适用于汽车应用。 作为一款 CAN 收发器，该器件可为总线提供差分发送能力，并以高达 1 兆比特每秒 (Mbps) 的信号速率为 CAN 控制器提供差分接收能力。线路的信号速率是指每秒发生的电压转换次数，单位为 bps（比特每秒）。 SN65HVD1050A-Q1 专为在特别恶劣的环境中工作而设计，具备交叉线、过压和接地故障保护（-27V 至 40V）、过温保护、-12V 至 12V 共模范围，并能根据 ISO 7637 承受电压瞬变。 第 8 引脚提供两种不同的工作模式：高速模式或静默模式。将 S 引脚（第 8 引脚）接地可选择高速工作模式。 如果向 SN65HVD1050A-Q1 的 S 引脚施加高逻辑电平，器件将进入仅监听的静默模式，在此期间驱动器关闭，而接收器仍保持全功能。 在静默模式下，所有总线活动都通过接收器输出传递给本地协议控制器。当需要进行数据传输时，本地协议控制器必须通过将 S 引脚置为逻辑低电平，使器件转换到高速模式以恢复全功能运行。 SN65HVD1050A-Q1 中的显性超时电路可防止因硬件或软件故障导致驱动器阻塞网络通信。该超时电路由 TXD 引脚（第 1 引脚）的下降沿触发。如果在电路的超时时间常数到期之前未检测到上升沿，则驱动器将被禁用。然后，TXD 引脚的下一个上升沿将重置该电路。 VREF 引脚（第 5 引脚）可作为 VCC/2 电压参考。

• 适用于汽车应用
• 是 TJA1050 的改进型直接替代产品
• 符合或超过 ISO 11898-2 要求
• 符合 GIFT/ICT 标准
• 总线引脚具备高达 ±12 kV（人体模型）的 ESD 保护
• 高电磁兼容性 (EMC)
• 总线故障保护范围为 -27V 至 40V
• 显性超时功能
• 热关断保护
• 上电和掉电时总线无毛刺
• 低 VCC 时输入和输出具有高输入阻抗
• 电源循环期间输出单调

• GMW3122 双线 CAN 物理层
• 汽车应用的 SAE J2284 高速 CAN
• SAE J1939 标准数据总线接口
• ISO 11783 标准数据总线接口
• NMEA 2000 标准数据总线接口
