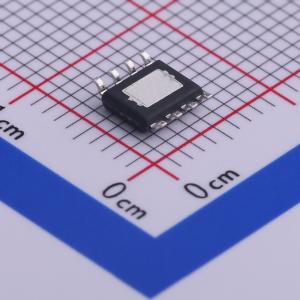

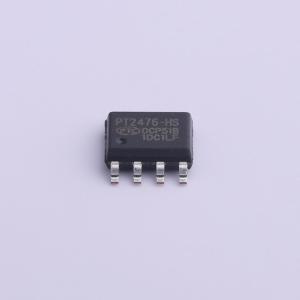

PT2476

PT2476是单路全导通驱动H桥通道，有三种不同封装。该驱动器的特点是工作电压范围宽，为2V至24V，且通过快速开关速度实现低功耗。

• 采用BCD工艺，功耗低
• 一种小封装：HSOP8
• 宽电源电压范围：
  • 控制电压（VCC）：2.7V至5.5V
  • 电机电压（VM）：2.0V至24V
• 高直流输出电流：最大值为2.8A
• 超低导通电阻（上桥+下桥）：在25℃、1A条件下为0.49Ω
• 掉电时低电流消耗：在25℃条件下小于0.05μA
• PWM控制，最大输入频率：200KHz
• 工作温度范围：-40℃至+85℃
• 无电荷泵
• 抗直通电流保护
• 内置保护电路：
  • 欠压锁定
  • 热关断
  • 过流保护

• 数码单反相机镜头
• 冰箱自动制冰机或倾倒器驱动
• 高压双向直流电机
• 智能电子锁
