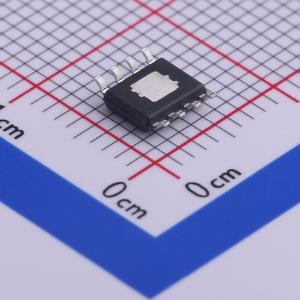

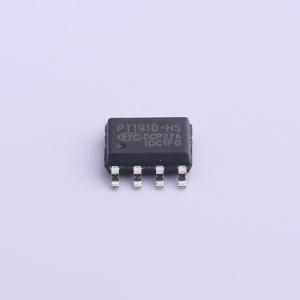

温馨提醒：图片仅供参考，商品以实物为准
PT1910
双电压线性恒功率LED驱动器
- 描述
- PT1910是一款双电压输入恒功率线性LED驱动IC，可以同时适配120V电网和220V电网，最高输入电压可达400V，适用于驱动电压小电流LED负载。 应用方案外部元件极少，布局紧凑，能简单灵活地应用于各种小体积或者平面型LED产品，可提供5~100mA峰值电流，同时，简单的线性驱动方式不需磁性元件，很好地避免EMI干扰问题。 PT1910集成功率MOS，能实时监测线网电压，可以实现输入恒功率的效果；PT1910同时集成PWM调光功能，具有良好的线性PWM调光特性。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT1910
- 商品编号
- C481968
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 2 | |
| 输出电流 | 100mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
PT1910是一款双电压输入恒功率线性LED驱动IC，可以同时适配120V电网和220V电网，最高输入电压可达400V，适用于驱动电压小电流LED负载。 应用方案外部元件极少，布局紧凑，能简单灵活地应用于各种小体积或者平面型LED产品，可提供5~100mA峰值电流，同时，简单的线性驱动方式不需磁性元件，很好地避免EMI干扰问题。 PT1910集成功率MOS，能实时监测线网电压，可以实现输入恒功率的效果；PT1910同时集成PWM调光功能，具有良好的线性PWM调光特性。 为了防止IC过热损坏，PT1910集成智能温控功能，当IC内部结温上升到130°C时，PT1910开始减小输出电流，当结温达到153°C时，输出电流将会减小至0。这可避免传统过温保护方式的灯闪烁问题。
商品特性
- 集成500V MOS最大100mA LED峰值电流
- ±5%输出电流精度
- 输入恒功率
- 可同时适配120V和220V应用
- 可PWM调光
- LED开路、短路保护
- CS电阻开路、短路保护
- 智能过温保护功能：TJ>130°C，输出电流开始减小；TJ>153°C，输出电流减小至0
- ESOP - 8封装
应用领域
- LED球泡灯
- LED灯管
- 其他LED灯
