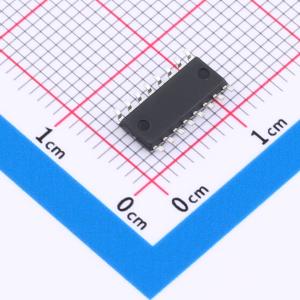

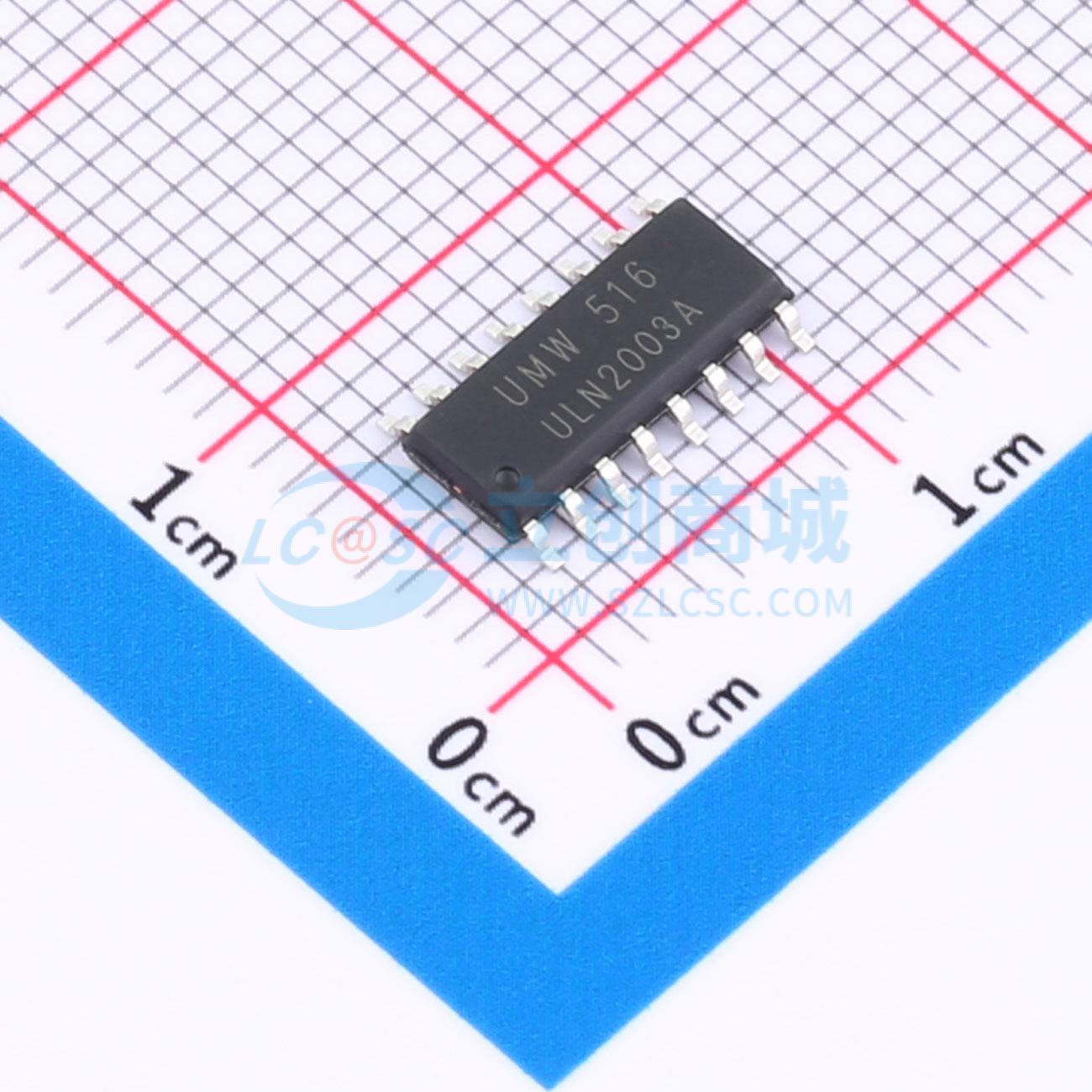

ULN2003A

达林顿阵列驱动IC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ULN2003 是一款高压、大电流达林顿驱动集成电路，由 7 对 NPN 达林顿管组成。所有单元的发射极共用，且每个单元均采用集电极开路输出。每对达林顿管都串联了一个 2.7KΩ 的电阻，可与 TTL 和 5V CMOS 兼容，无需逻辑缓冲器即可进行数据处理
品牌名称: UMW(友台半导体)
商品型号: ULN2003A
商品编号: C482013
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.292克(g)

商品参数

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	集射极击穿电压(Vceo)	50V
	最大输入电压(VI)	30V
	工作温度	-40℃~+85℃
	集电极漏电流(Icex)	20uA
	集射极饱和电压(VCE(sat))	1.3V

商品概述

UMW ULN2003是一款高压、大电流达林顿驱动集成电路，由7对NPN达林顿管组成。所有单元共用发射极，每个单元采用集电极开路输出。每个达林顿管对串联一个2.7KΩ电阻，可与TTL和5V CMOS兼容，无需逻辑缓冲即可进行数据处理。ULN2003的灌电流高达500mA，关断状态下耐压为50V，输出可承受高负载电流，为各种接口提供了解决方案。

商品特性

宽工作电压范围
7通道达林顿阵列
高输出电压（高达50V）
高输出电流（高达500mA）
可直接连接TTL、CMOS、PMOS
用于开关感性负载的钳位二极管

应用领域

继电器驱动
直流灯驱动
步进电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	输入电流(on)	0.93mA
	输入电流(off)	100uA
	正向压降(Vf)	1.7V
	反向电流(Ir)	10uA
	输入电容(Ci)	15pF
	类型	BJT
