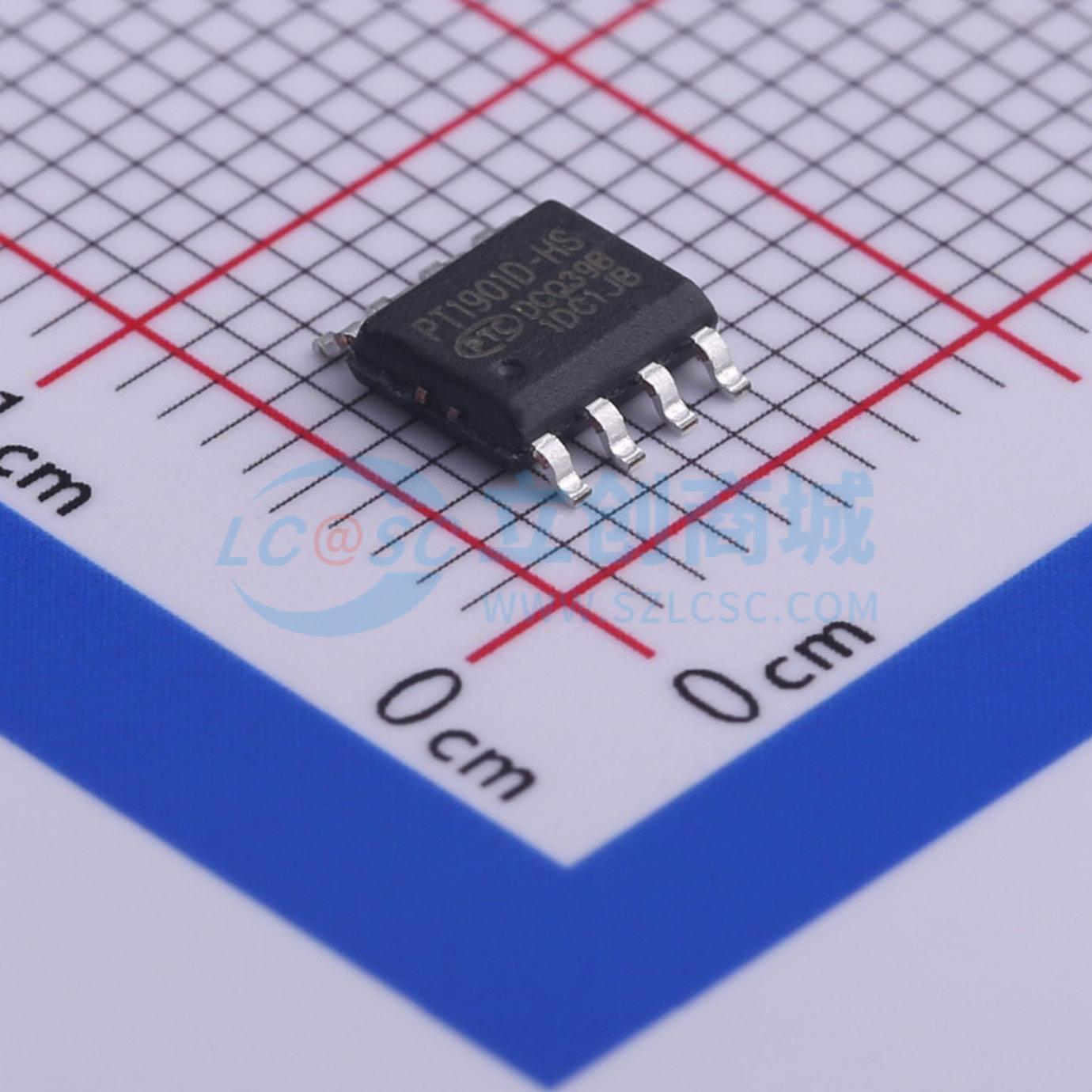

PT1901D

超高压线性恒功率恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PT1901D是一款超高压线性输入输出恒功率LED驱动IC，最高输入电压可达400V，适用于驱动高电压小电流LED负载。应用方案外部元件极少，布局紧凑，能简单灵活地应用于各种小体积或者平面型LED产品。PT1901D可提供5~150mA恒定电流；集成乘法器，极大地改善了系统的功率因数，以及超低的系统THD（满足IEC最高标准）；同时，简单的线性驱动方式不需磁性元件，很好地避免EMI干扰问题。
品牌名称: PTC(普诚)
商品型号: PT1901D
商品编号: C481970
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.071克(g)

商品参数

商品概述

PT1901D是一款超高压线性输入输出恒功率LED驱动IC，最高输入电压可达400V，适用于驱动高电压小电流LED负载。应用方案外部元件极少，布局紧凑，能简单灵活地应用于各种小体积或者平面型LED产品。PT1901D可提供5~150mA恒定电流；集成乘法器，极大地改善了系统的功率因数，以及超低的系统THD（满足IEC最高标准）；同时，简单的线性驱动方式不需磁性元件，很好地避免EMI干扰问题。

PT1901D采用专利的闭环控制方式实现输出电流恒流控制，拥有优秀的线性调整率和负载调整率，在一定输入电压范围内保证输出平均电流恒定；同时还实时监测线网电压，从而实现输入恒功率的效果。PT1901D集成PWM调光功能，同时由于引入专利的闭环控制方式，PWM调光是连续的，调光深度可以达到小于1%。

为防止IC过热损坏，PT1901D集成智能温控功能，当IC内部结温上升到135°C时，开始减小输出电流，当结温达到155°C时，输出电流将会减小至0。

商品特性

20V~400V工作电压
专利的去COMP电容闭环控制
极佳的线性调整率
输入输出恒功率
最大150mA峰值输出电流
±5%输出电流精度
可多个IC并联使用，以满足较大电流输出
高功率因数，超低THD
高效率
集成PWM调光，实现小于1%调光深度
极少的外围元件
LED开路、短路保护
智能过温保护功能：TJ>135°C，输出电流开始减小；TJ>155°C，输出电流减小至0
ESOP - 16封装

应用领域

LED球泡灯
LED灯管
其他LED灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	20V~400V
	开关频率	-
	通道数	4
	输出电流	150mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	工作温度	-40℃~+105℃
	恒流精度	5%
