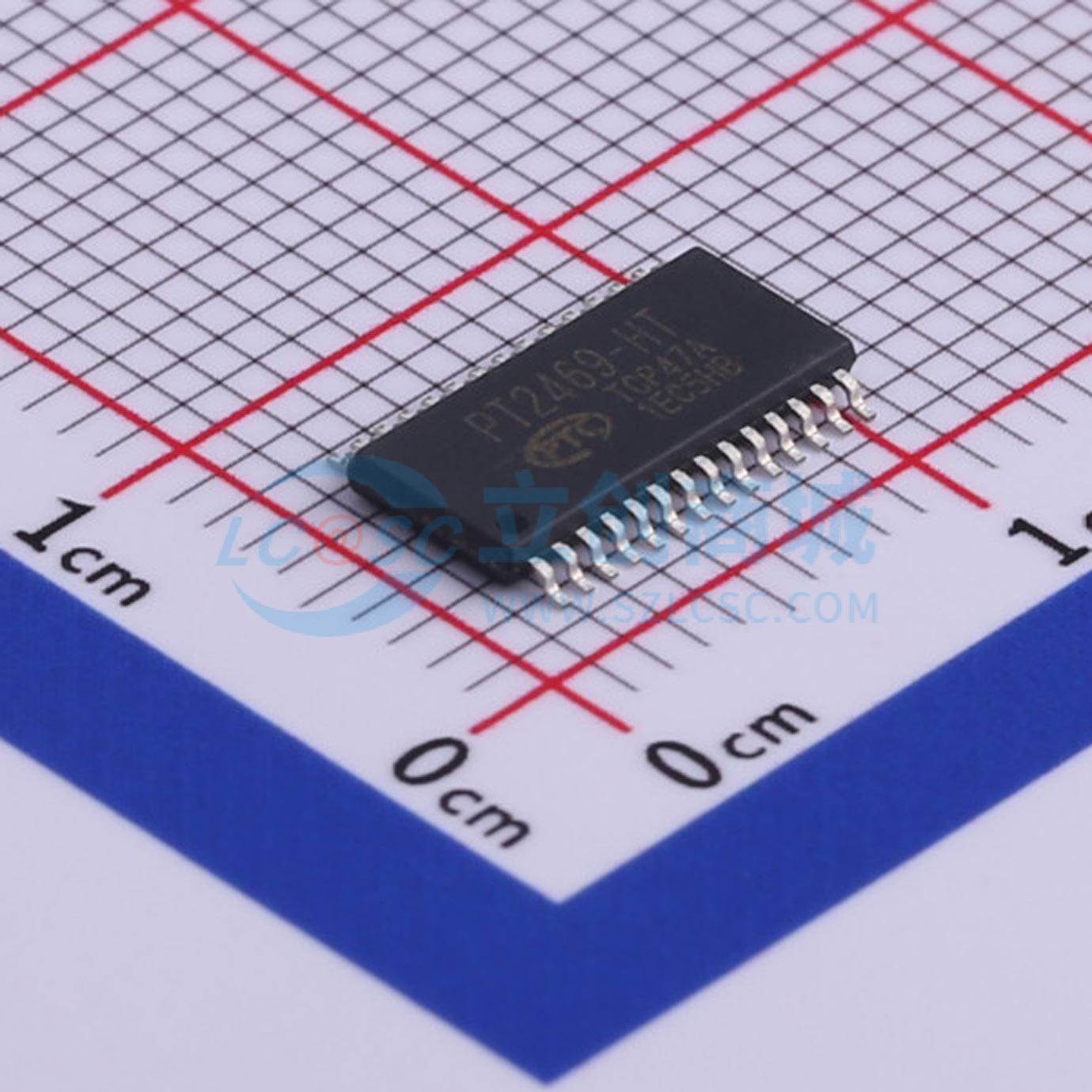

温馨提醒：图片仅供参考，商品以实物为准

PT2469

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PT2469为打印机、扫描仪及其他自动化设备应用提供了集成式电机驱动解决方案。该器件有两个H桥驱动器，可驱动一个双极步进电机或两个直流电机。每个输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组
品牌名称: PTC(普诚)
商品型号: PT2469
商品编号: C481974
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.352克(g)

商品参数

商品概述

PT2469为打印机、扫描仪和其他自动化设备应用提供了集成电机驱动解决方案。该器件有两个H桥驱动器，可驱动双极步进电机或两个直流电机。每个输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组。PT2469能够驱动高达1.6A的输出电流（在24V和25°C条件下，采用适当散热措施）。简单的并行数字控制接口与行业标准器件兼容。衰减模式可编程。 PT2469提供带散热焊盘的28引脚HTSSOP封装和带散热焊盘的28引脚QFN封装。

商品特性

8.2V至45V工作电源电压范围
在24V和环境温度TA = 25°C时，最大驱动电流为1.6A
行业标准并行数字控制接口
低电流睡眠模式
内置3.3V参考输出
小封装和小尺寸
双H桥电流控制电机驱动器
驱动双极步进电机或两个直流电机
四级绕组电流控制
多种衰减模式
- 混合衰减
- 慢速衰减
- 快速衰减
保护功能
- 过流保护（OCP）
- 热关断（TSD）
- VM欠压锁定（UVLO）
- 故障状态指示引脚（nFAULT）

应用领域

自动取款机
货币处理机
视频监控摄像头
打印机
扫描仪
办公自动化设备
游戏机
工厂自动化
机器人技术

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~45V
	输出电流	1.6A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	接口类型	-
	集成开关	是
	导通电阻	630mΩ
	工作温度	-40℃~+85℃
