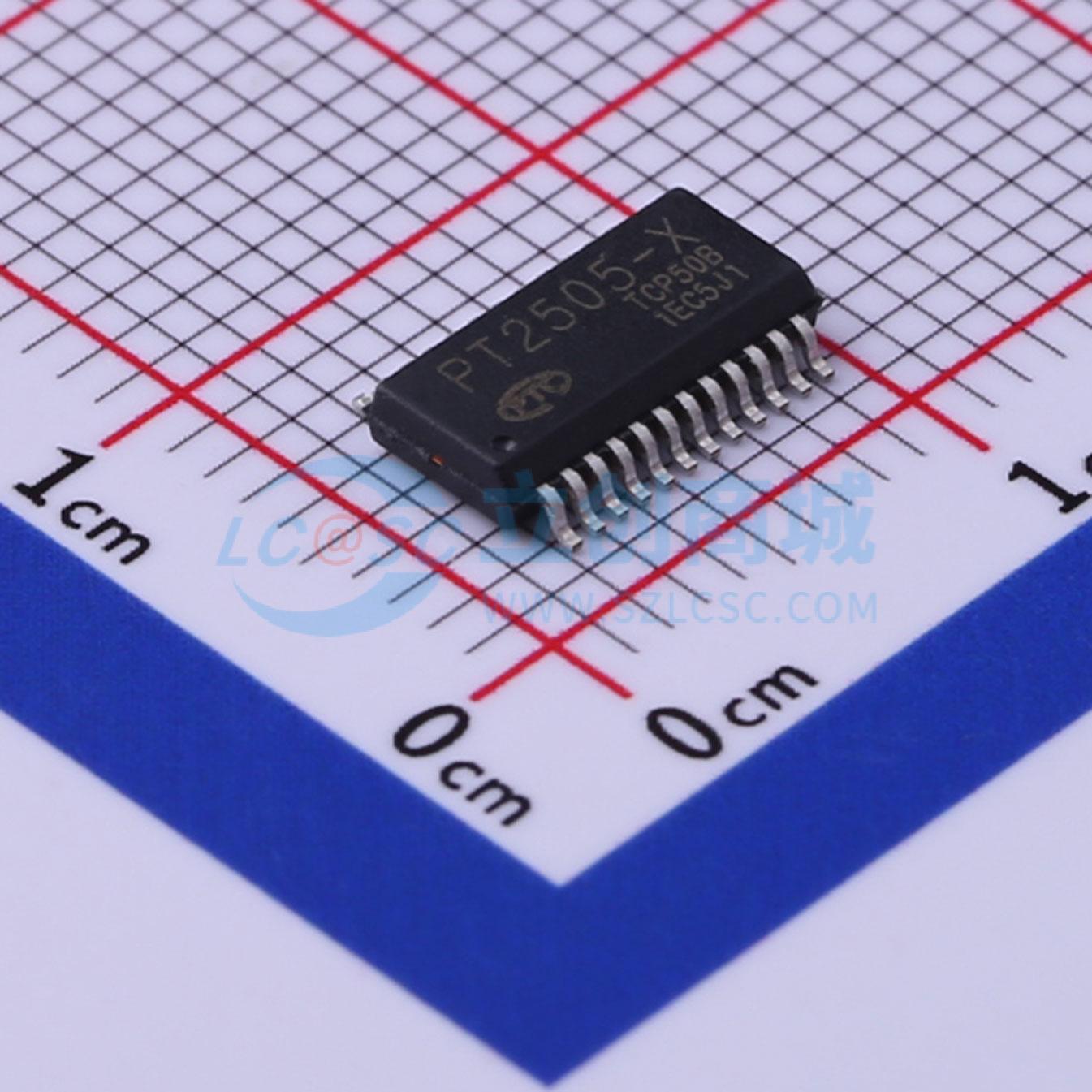

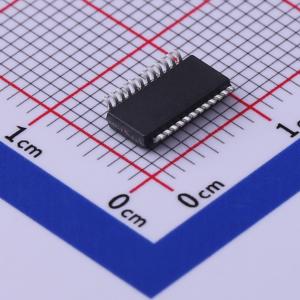

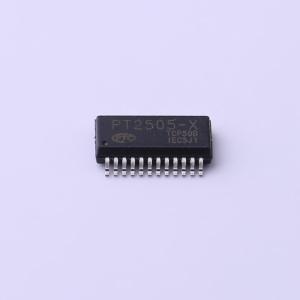

温馨提醒：图片仅供参考，商品以实物为准
PT2505
PT2505
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT2505是一个三相，使用霍尔传感器的正弦波驱动无刷直流马达控制芯片，并具有不同的保护机制。三相控制是基于正弦波驱动，以减少电机换相电磁噪音。芯片内建+5V稳压器，结合外部的高压栅级驱动器以及六个N通道MOSFETs，让PT2505能工作于高压马达的应用，PT2505提供以刻录方式来改变内部参数设置以优化不同的电机和应用。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT2505
- 商品编号
- C481906
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.339克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 20mA | |
| 工作电压 | 9V~28V | |
| 接口类型 | I2C | |
| 工作温度 | -40℃~+85℃ |
商品概述
PT2505是一个三相，使用霍尔传感器的正弦波驱动无刷直流马达控制芯片，并具有不同的保护机制。三相控制是基于正弦波驱动，以减少电机换相电磁噪音。芯片内建+5V稳压器，结合外部的高压栅级驱动器以及六个N通道MOSFETs，让PT2505能工作于高压马达的应用，PT2505提供以刻录方式来改变内部参数设置以优化不同的电机和应用。
商品特性
- 霍尔传感器三相正弦控制无刷直流马达
- 过电流保护及过温度保护
- 欠电压保护及过电压保护
- 堵转保护及故障输入保护
- 正反转控制
- 直流, PWM, I²C或频率输入速度控制
- FG转速输出
- +5V逻辑输出推动外部栅级驱动器
- 支持霍尔组件和霍尔传感器
- 利用I²C界面来做内部参数调整及OTP的读写
应用领域
- 三相控制无刷直流马达风扇
