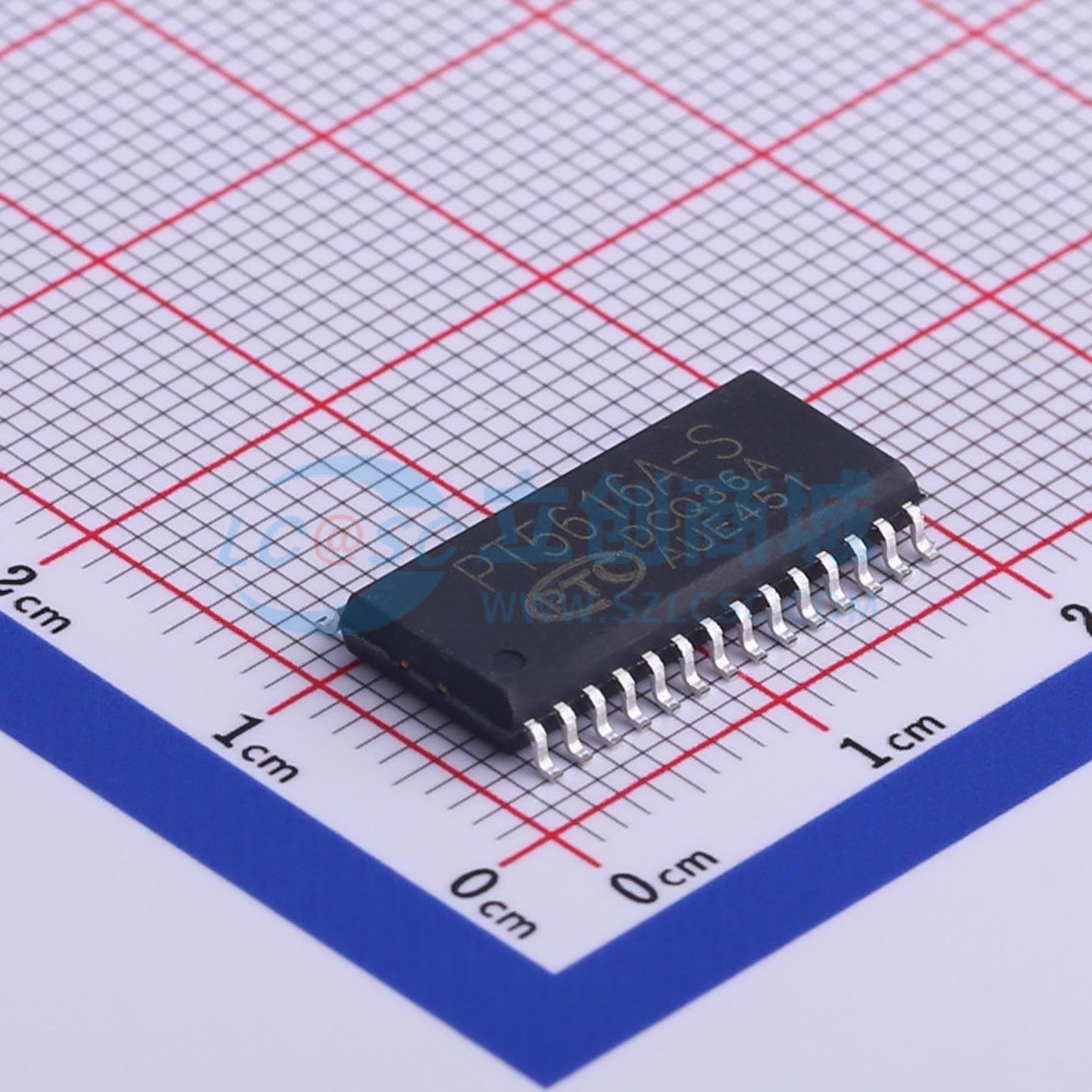

PT5616A
三相600V栅极驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些器件是全桥驱动器，用于控制三相系统中的MOS晶体管或IGBT等功率器件，最大阻断电压为+600 V。六个独立的驱动器在低端采用与CMOS和LSTTL兼容的信号进行控制，逻辑电平低至3.3V。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT5616A
- 商品编号
- C481909
- 商品封装
- SOP-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.437克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥；三相 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 400mA | |
| 拉电流(IOH) | 200mA | |
| 工作电压 | 11V~18V | |
| 上升时间(tr) | 120ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 50ns | |
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 480ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 1mA |
商品概述
该器件为全桥驱动器，用于控制三相系统中的MOS晶体管或IGBT等功率器件，最大阻断电压为+600 V。六个独立的驱动器在低端使用与CMOS和LSTTL兼容的信号进行控制，最低可支持3.3V逻辑。该器件包含一个具有迟滞特性的欠压检测单元和过流检测功能。过流水平可通过选择电阻值和ITRIP引脚的阈值电平进行调节。两种错误情况（欠压和过流）都会导致所有六个开关明确关断。FAULT开漏输出引脚会提供一个错误信号。过流后的阻断时间可通过RCIN引脚处的RC网络进行调节。因此，电阻RRCIN是可选的。典型输出电流上拉为200 mA，下拉为400 mA。出于系统安全考虑，实现了0.29μs的死区时间。输入EN和ITRIP的功能可通过使用外部NTC电阻、二极管和电阻网络，选择性地扩展过温检测功能。
商品特性
- 可驱动多达六个IGBT/MOSFET功率器件
- 所有高端通道可在高达+600 V的电压下完全工作
- 每个通道的栅极驱动电源最高可达18 V
- 所有通道均具备欠压锁定功能
- 过流保护
- 灵活的过温关断输入
- 先进的输入滤波器
- 内置死区时间保护
- 直通（交叉导通）保护
- 独立的使能/禁用输入和故障报告
- 在错误情况下关断所有开关
- 可调节的故障清除时序
- 独立的逻辑地和功率地
- 3.3 V/5V输入逻辑兼容（正逻辑）
- 专为自举电源设计
- 所有通道的传播延迟匹配
- 死区时间匹配
- 工作温度范围为-40 ℃至125 ℃
- 提供SOP28封装
- 无铅
应用领域
- 家电电机驱动 —— 空调、洗衣机、冰箱、洗碗机、风扇
- 伺服驱动器
- 工业逆变器，通用三相逆变器
