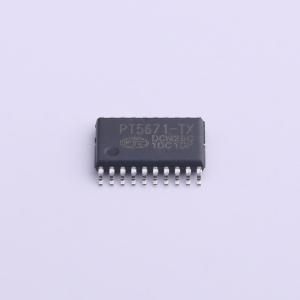

温馨提醒：图片仅供参考，商品以实物为准
PT5671
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~32V | |
| 上升时间(tr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 55ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过热保护(OTP) | |
| 工作温度 | -30℃~+85℃ | |
| 输入高电平(VIH) | 1.5V~5V | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - |
商品概述
PT5671 是为控制N沟道MOSFETs而设计的三相Gate驱动IC。芯片内部有3个半桥，共驱动6个N沟道功率MOSFETs，每一路输出均由单一逻辑输入信号控制，由MCU或控制器来控制马达工作于任意模式。芯片内部采用交越控制方法来保护功率MOSFETs。 PT5671采用BCD工艺设计，应用线路较简单，只需要提供一个VDM = 4.5 ~ 32 V电源电压及几个的外部元件即可。
商品特性
- 采用BCD制程，低功耗
- 驱动3个半桥门电路
- 宽电源电压范围：VM: 4.5V ~ 32V
- 工作温度范围：-30°C到+85°C
- 内置电荷泵
- 内置保护电路：
- 防止串通保护
- 欠压保护(UVLO)
- 超温保护 (TSD)
应用领域
- 三相无感/霍尔控制无刷直流风扇电机
- 三相无刷直流电机
