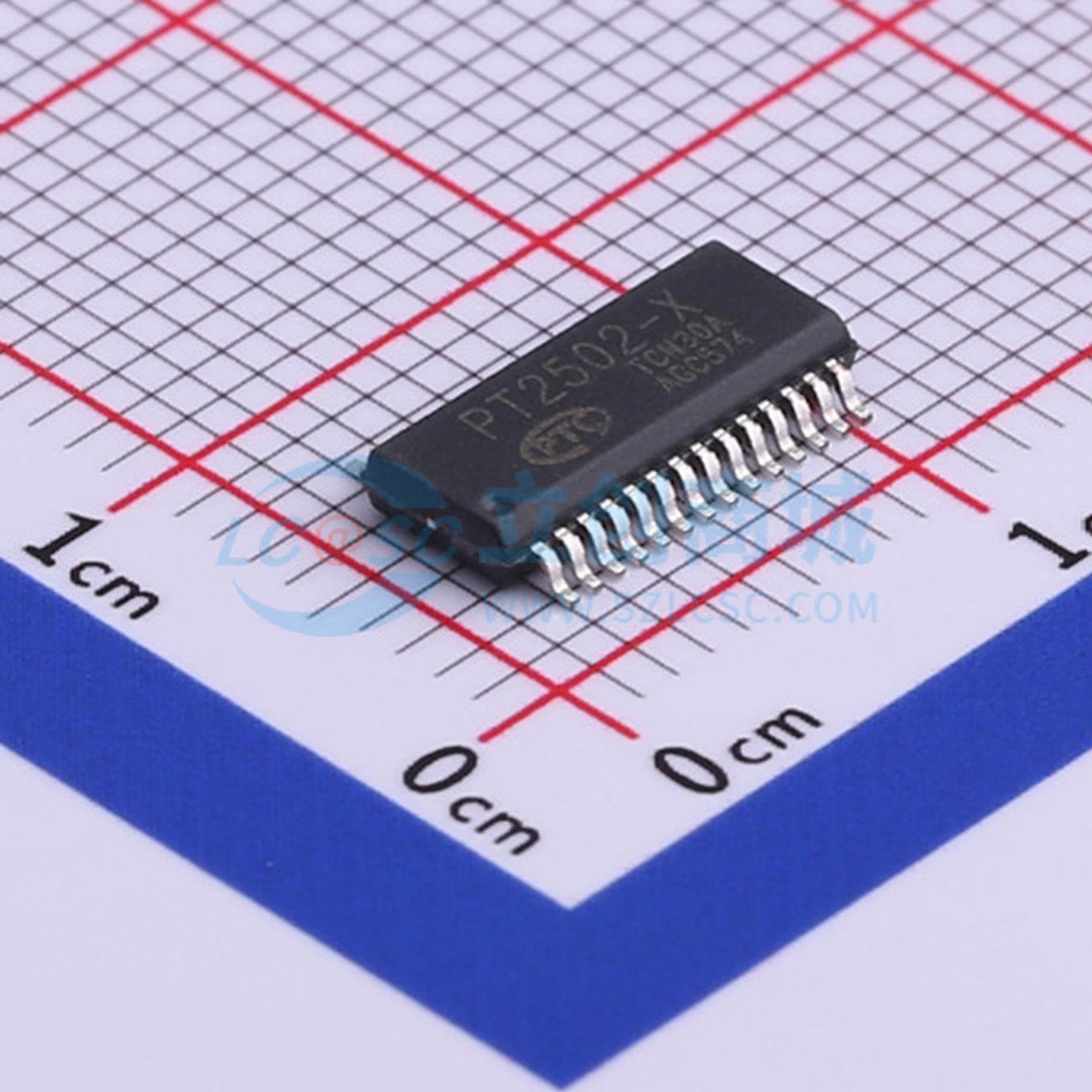

PT2502
三相无传感器无刷直流电机控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT2502是一个三相，无霍尔感测器(sensor -less)无刷直流马达控制晶片。三相控制是基于侦测马达反电动势(BEMF)过零交越的方波/梯形波控制方式，具有稳定控制效果，不易受到马达差异所影响。该晶片的软切换技术可达到梯型波或类弦波电流波形，进一步降低相电磁噪音。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT2502
- 商品编号
- C481905
- 商品封装
- SSOP-28-150mil
- 包装方式
- 编带
- 商品毛重
- 0.341克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 半桥数量 | 3 | |
| 工作电压 | 3.3V；5V | |
| 接口类型 | I2C |
商品概述
PT2502是一个三相，无霍尔感测器(sensor -less)无刷直流马达控制晶片。三相控制是基于侦测马达反电动势(BEMF)过零交越的方波/梯形波控制方式，具有稳定控制效果，不易受到马达差异所影响。该晶片的软切换技术可达到梯型波或类弦波电流波形，进一步降低相电磁噪音。晶片内置的 +5V LDO提供逻辑电路和类比电路的操作使用。配合外部高电压栅极驱动器和六个N通道MOSFET，PT2502能够操作达400V高电压马达。对于12V至24V操作，透过简单的抬压电路，可以驱动外部高侧P通道的MOSFET和低压侧N通道MOSFET。PT2502提供烧录方式来改变内部参数设置以优化不同的马达和应用。
商品特性
- 无感测器三相无刷直流马达控制
- 内建 +5V LDO
- OTP烧录马达控制参数
- 透过I²C来设定OTP参数
- 电流限制功能
- 温度保护功能(使用外部NTC电阻)
- 堵转保护功能
- PWM或DC输入速度控制
- FG转速输出
应用领域
- 三相直流无刷马达高转速风机类应用
- 水泵类应用
