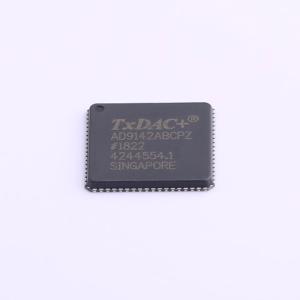

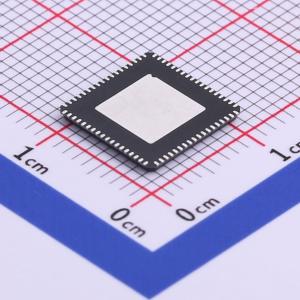

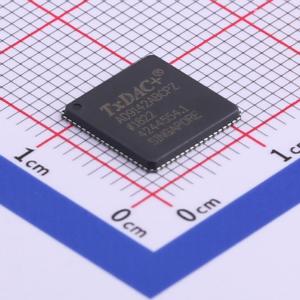

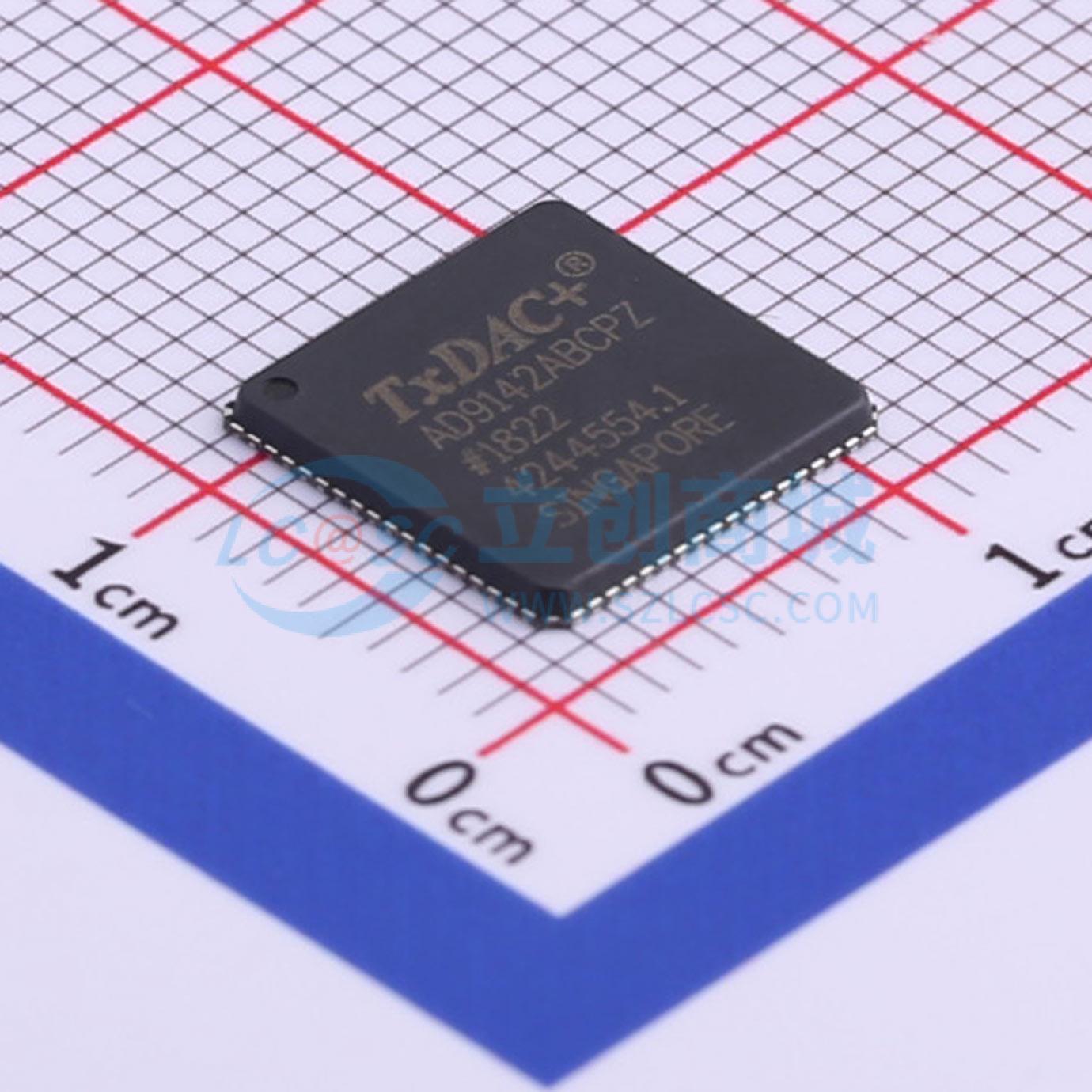

AD9142ABCPZRL
双通道、16 位、1600 MSPS、TxDAC+ 数模转换器
SMT扩展库PCB免费打样
- 描述
- 双通道、16位、高动态范围数模转换器，提供1600 MSPS采样率，支持多载波生成至奈奎斯特频率。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9142ABCPZRL
- 商品编号
- C481896
- 商品封装
- LFCSP-72(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.374克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 2 | |
| 接口类型 | - | |
| 工作电压 | 1.8V~3.47V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 20ns | |
| 输出类型 | - | |
| 积分非线性 | 3.7LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9142A 是一款双路、16 位、高动态范围数模转换器 (DAC)，采样率可达 1600 MSPS，支持生成高达奈奎斯特频率的多载波信号。AD9142A TxDAC+ 具备针对直接转换发射应用优化的特性，包括复数数字调制、输入信号功率检测以及增益、相位和失调补偿。DAC 输出经过优化，可与模拟正交调制器（如 ADL 537xF-MOD 系列和 ADRF670x 系列）实现无缝接口。三线串行端口接口可用于对许多内部参数进行编程/回读。满量程输出电流可在 9 mA 至 33 mA 的范围内进行编程。AD9142A 采用 72 引脚 LFCSP 封装。
商品特性
- 支持高达 575 MHz 的输入数据速率
- 固有延迟变化极小：<2 个 DAC 时钟周期
- 采用专利低杂散和失真设计：在 200 MHz 中频时，6 载波 GSM ACLR μ=79 dBc；在零中频时，S F D R>85 dBc（带宽 μ=300 MHz）
- 灵活的 16 位 LVDS 接口：支持字和字节加载、数据接口 DLL、采样误差检测和奇偶校验
- 多芯片同步：固定延迟和数据发生器延迟补偿
- 可选 2 倍、4 倍、8 倍内插滤波器
- 低功耗架构：⇋/4 节能粗混频器
- 输入信号功率检测：具备紧急停止功能，用于保护下游模拟电路、FIFO 错误检测
- 片上数控振荡器允许载波置于 DAC 奈奎斯特带宽内的任意位置
- 发射使能功能可进一步节能
- 高性能、低噪声 PLL 时钟倍频器
- 数字增益和相位调整，用于抑制边带
- 数字反 sinc 滤波器
- 低功耗：在 1.6 GSPS 时功耗为 1.8 W，在 1.25 GSPS 时功耗为 1.5 W（满工作条件下）
- 72 引脚 LFCSP 封装
应用领域
- 无线通信：3G/4G 和 MC-GSM 基站、宽带中继器、软件定义无线电
- 宽带通信：点对点通信、LMDS/MMDS
- 发射分集/MIMO
- 仪器仪表
- 自动测试设备
