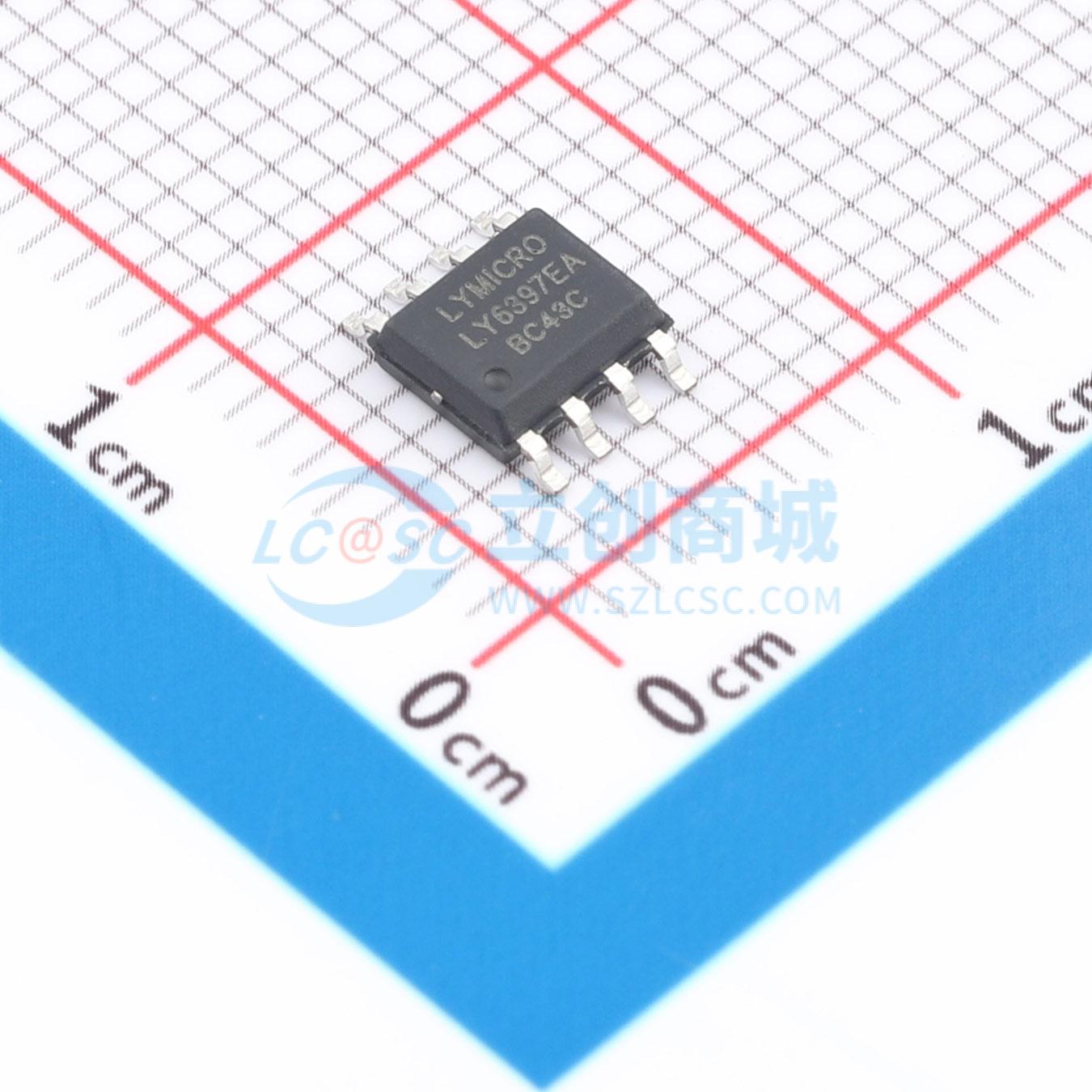

LY6397EA

30V耐压、霍尔直驱TWS耳机充电仓管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 30V耐压/200mA/霍尔驱动TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6397EA
商品编号: C46613888
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.156克(g)

商品参数

商品概述

LY6397E是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。它集成了输入过压保护电路，过压保护电压为6.1V，VIN输入耐压高达30V。芯片还集成了适配器自适应功能，可避免因适配器输出能力不足或充电线内阻过大导致无法正常充电或损坏适配器的情况。该芯片支持霍尔传感器直接驱动控制EN引脚，实现开盖耳机自动回连、开盖亮灯8秒以及合盖自动激活升压功能，无需外接MOS管或三极管等输出回路控制电路。同时，也可使用MCU控制EN引脚，从而快速开关OUT输出，实现充电仓与耳机的单向通信，同样无需外接控制MOS管和电流泄放MOS管。

商品特性

集成过压保护，VIN输入耐压30V
支持霍尔传感器或MCU直接驱动控制
配合霍尔传感器可实现开盖亮灯8秒，合盖自动激活升压
待机电压可设定：2V、电池电压或0V
适配器自适应电压：4.6V
轻载自动关机电流：7mA
待机电流：4.5uA
充电电流可选：200mA、300mA、500mA
最大放电电流：500mA
输出过压、短路、过流保护
智能温度控制
支持1/2/3/4灯电量指示
升压效率高达93%
ESOP8封装

应用领域

蓝牙耳机充电仓
便携式锂电池应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.5V~5.9V
	最大充电电流	200mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	-25℃~+125℃
	电池温度检测	-
	0V电池充电	支持
	静态电流(Iq)	4.5uA
	均衡电流	-
	接口类型	-
