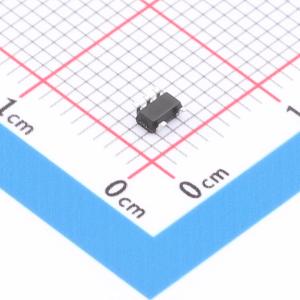

温馨提醒：图片仅供参考，商品以实物为准
LY4054
锂离子电池线性充电芯片
- 描述
- 最大0.8A充电/单灯指示
- 商品型号
- LY4054
- 商品编号
- C46613882
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 1uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；欠压锁定；涓流充电 |
商品概述
LY4054是一款具备电池反接保护功能的单节锂离子电池恒定电流/恒定电压线性充电芯片。其外部元件数量少，适用于便携式应用，最大充电电流为800mA。该芯片采用内部PMOSFET架构并集成防倒充电路，无需外部隔离二极管。其热反馈环路可自动调节充电电流，以在大功率或高温条件下限制芯片温度。当输入电压移除时，芯片自动进入低电流状态，电池漏电流典型值小于1μA。其他功能包括电池温度检测、欠压闭锁、自动再充电和充电状态指示。
商品特性
- 电池反接保护
- 最大充电电流高达800mA
- 预充至4.2V充电电压
- 电池端静态电流小于1μA
- 智能温度调节功能
- 智能再充电功能
- C/10充电终止
- 2.8V涓流充电阈值
- 充电指示灯控制信号
- 采用SOT23-5L封装
应用领域
- 小音响等便携式设备
- 蓝牙耳机
- GPS设备
- 其他锂电池供电设备
