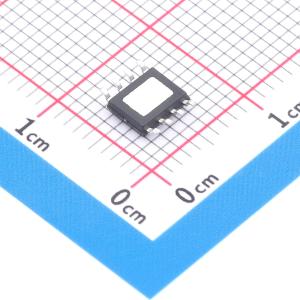

LY6397A

30V耐压TWS耳机充电仓管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 30V耐压/200mA充电TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6397A
商品编号: C46613885
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.5V~5.9V
	最大充电电流	200mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池
	电池节数	1

商品概述

该芯片是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。它集成了输入过压保护电路，过压保护电压为6.1V，VIN输入耐压高达30V。芯片还集成了适配器自适应功能，可避免不充电或损坏适配器的情况。它支持自动负载识别和自动关机模式、5V常输出模式。在自动关机模式下，默认待机电压为2V，也可通过在BAT到OUT引脚连接上拉电阻使待机电压为电池电压。自动关机模式的待机电流为4.5uA，5V常输出模式的芯片待机电流为45uA。

商品特性

VIN输入耐压30V
支持自动开关机、常输出两种模式随意配置
轻载自动关机电流7mA
待机电压：2V或电池电压可选
适配器自适应电压：4.6V
掉电压模式待机电流4.5uA
5V常输出模式待机电流45uA
充电电流：200mA/300mA/500mA可选
最大放电电流500mA
输出过压、短路、过流保护
智能温度控制
支持1~4灯电量指示
支持按键单击开机，长按关机
升压效率高达93%
ESOP8封装

应用领域

蓝牙耳机充电仓
移动电源
便携式锂电池应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	工作温度	-25℃~+125℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	4.5uA
	均衡电流	-
	接口类型	-
	功能特性	-
