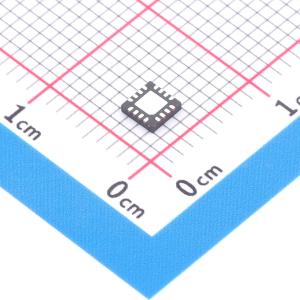

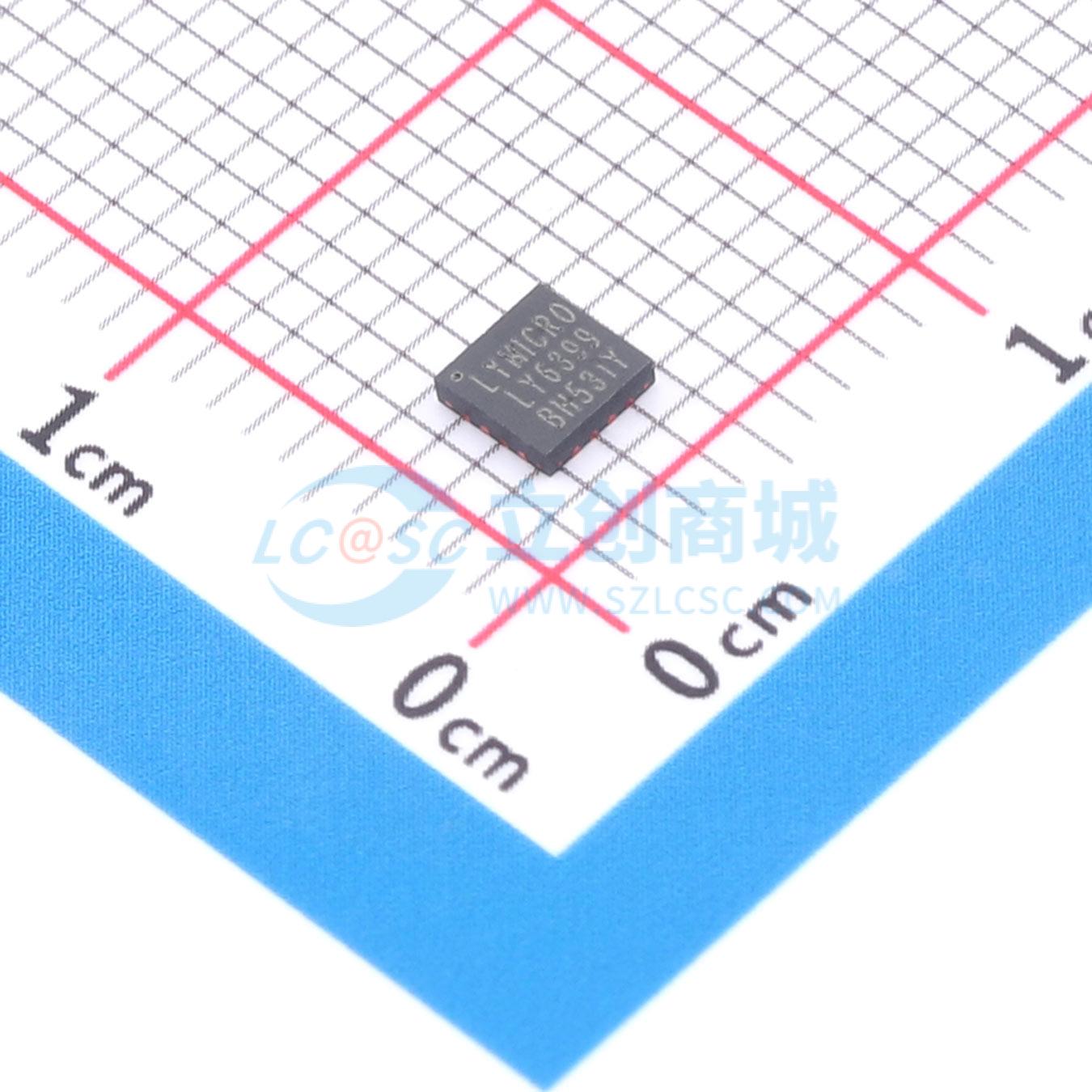

温馨提醒：图片仅供参考，商品以实物为准

LY6399

30V耐压TWS耳机充电仓管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 30V耐压/NTC/霍尔驱动/工作时灯常亮/TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6399
商品编号: C46613883
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.1125克(g)

商品参数

商品概述

LY6399是一款应用于蓝牙耳机充电仓的全集成电源管理芯片。其内部集成了锂电池充电管理模块、同步升压转换器、电池电量管理及多种保护功能。该芯片集成了输入过压保护电路，输入耐压高达30V，并具备适配器自适应功能，可防止因适配器能力不足或线缆内阻过大导致的异常情况。它支持通过霍尔传感器或MCU直接驱动控制，实现开盖自动连接耳机、亮灯以及合盖自动激活升压输出，简化了外围电路设计。芯片支持自动负载识别与轻载自动关机，提供超低待机电流。同时，其集成了NTC温度监测功能，仅需一颗外部电阻即可实现对电池充放电过程的温度保护。

商品特性

集成输入过压保护，VIN输入耐压30V
支持电池充放电过程的NTC温度监控
支持霍尔传感器或MCU直接驱动控制输出
配合霍尔传感器可实现开盖亮灯8秒，合盖自动激活升压
适配器自适应电压：4.6V
轻载自动关机电流：7mA
待机输出电压可设定为：2V、电池电压、5V或0V
掉电压模式关机后待机电流：4.5uA
5V常输出模式关机后待机电流：45uA
支持双耳放入充电仓的独立检测
充电电流：200mA~300mA
放电电流：0.5A
具备输出过压、短路及过流保护
智能温度控制
支持1/2/3/4颗LED电量指示
支持按键单击开机，长按关机
升压转换效率高达93%
封装：QFN16 (3mm×3mm)

应用领域

蓝牙耳机充电仓
便携式锂电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.9V
	最大充电电流	300mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-25℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	4.5uA
	均衡电流	-
	接口类型	-
