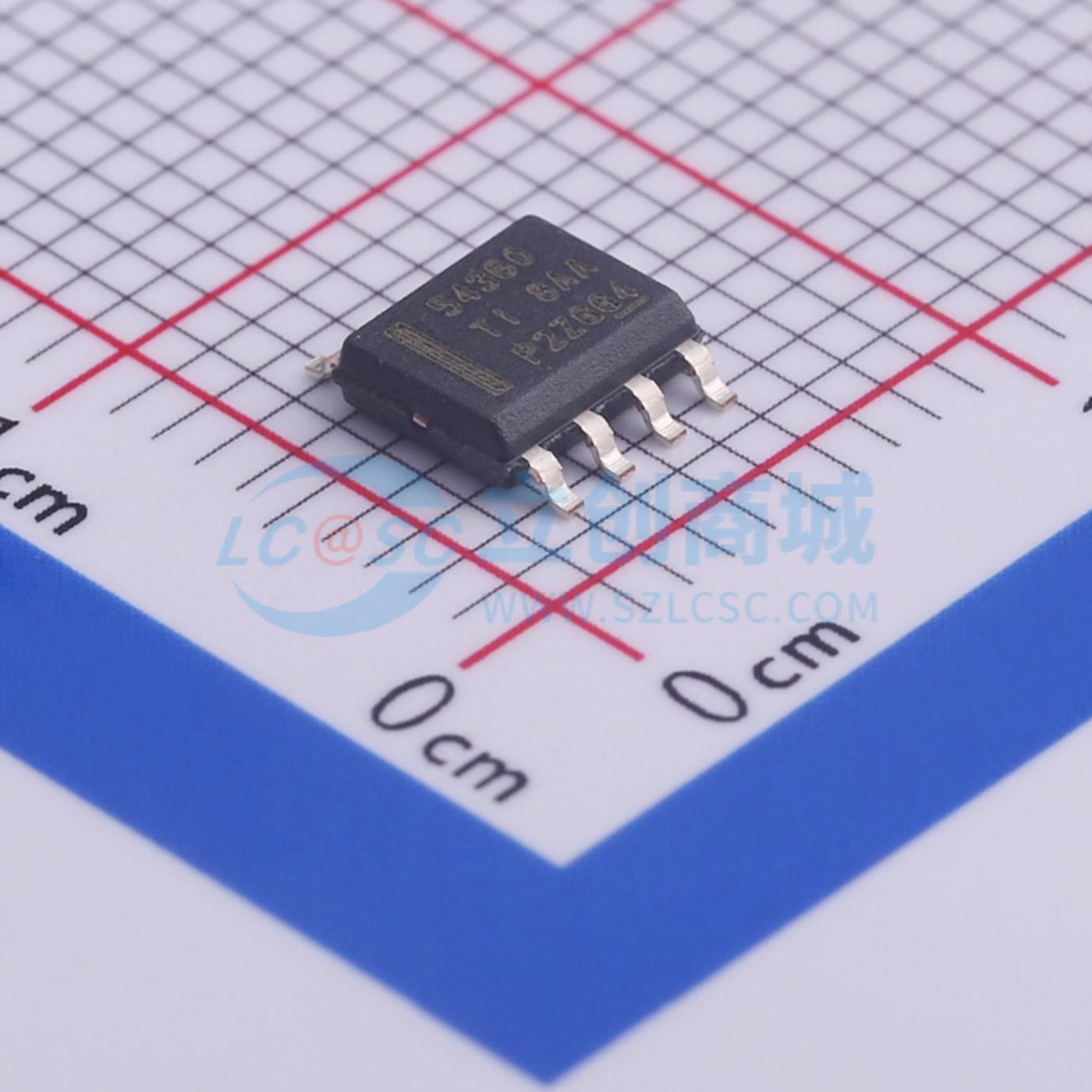

TPS54360DDA实物图

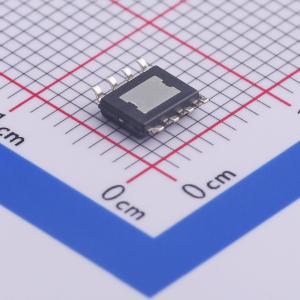

  • TPS54360DDA商品缩略图
  • TPS54360DDA商品缩略图
  • TPS54360DDA商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS54360DDA

60V输入,3.5A降压DC/DC转换器

SMT扩展库PCB免费打样
描述
TPS54360是一款60V输入、3.5A输出的降压转换器,内置高侧MOSFET。它支持4.5V至60V的输入电压范围,具有低静态电流和高效能的特点。该转换器采用峰值电流模式控制,支持外部时钟同步,具有多种保护功能,包括过温保护、过压保护和欠压锁定。
品牌名称
TI(德州仪器)
商品型号
TPS54360DDA
商品编号
C465733
商品封装
SOIC-8-EP​
包装方式
管装
商品毛重
0.264克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4.5V~60V
输出电压800mV~58.8V
输出电流3.5A
开关频率2.5MHz
工作温度-40℃~+150℃@(TJ)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)-
开关管(内置/外置)内置
输出类型可调

商品概述

TPS54360是一款集成高端MOSFET的60V、3.5A降压稳压器。该器件可承受符合ISO 7637标准、最高达65V的负载突降脉冲。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146μA。当使能引脚拉低时,关断电源电流可降至2μA。 欠压锁定内部设定为4.3V,但可通过使能引脚提高该值。输出电压启动斜坡由内部控制,以实现受控启动并消除过冲。 较宽的开关频率范围可优化效率或外部元件尺寸。频率折返和热关断功能可在过载情况下保护内部和外部元件。 TPS54360采用8引脚热增强型HSOIC PowerPAD封装。

商品特性

  • 4.5V至60V(绝对最大65V)输入范围
  • 3.5A连续电流,4.5A最小峰值电感电流限制
  • 电流模式控制DC/DC转换器
  • 92mΩ高端MOSFET
  • 采用脉冲跳跃经济模式,轻载时效率高
  • 集成BOOT充电FET,轻载时低压差
  • 146μA工作静态电流
  • 2μA关断电流
  • 100kHz至2.5MHz固定开关频率
  • 可与外部时钟同步
  • 可调欠压锁定电压和迟滞
  • 内部软启动
  • 精确的逐周期电流限制
  • 热保护、过压保护和频率折返保护
  • 0.8V±1%内部电压基准
  • 带PowerPAD封装的8引脚HSOIC
  • -40℃至150℃结温工作范围
  • 使用WEBENCH电源设计器基于TPS54360进行定制设计

应用领域

  • 12V、24V和48V工业、汽车和通信电源系统
