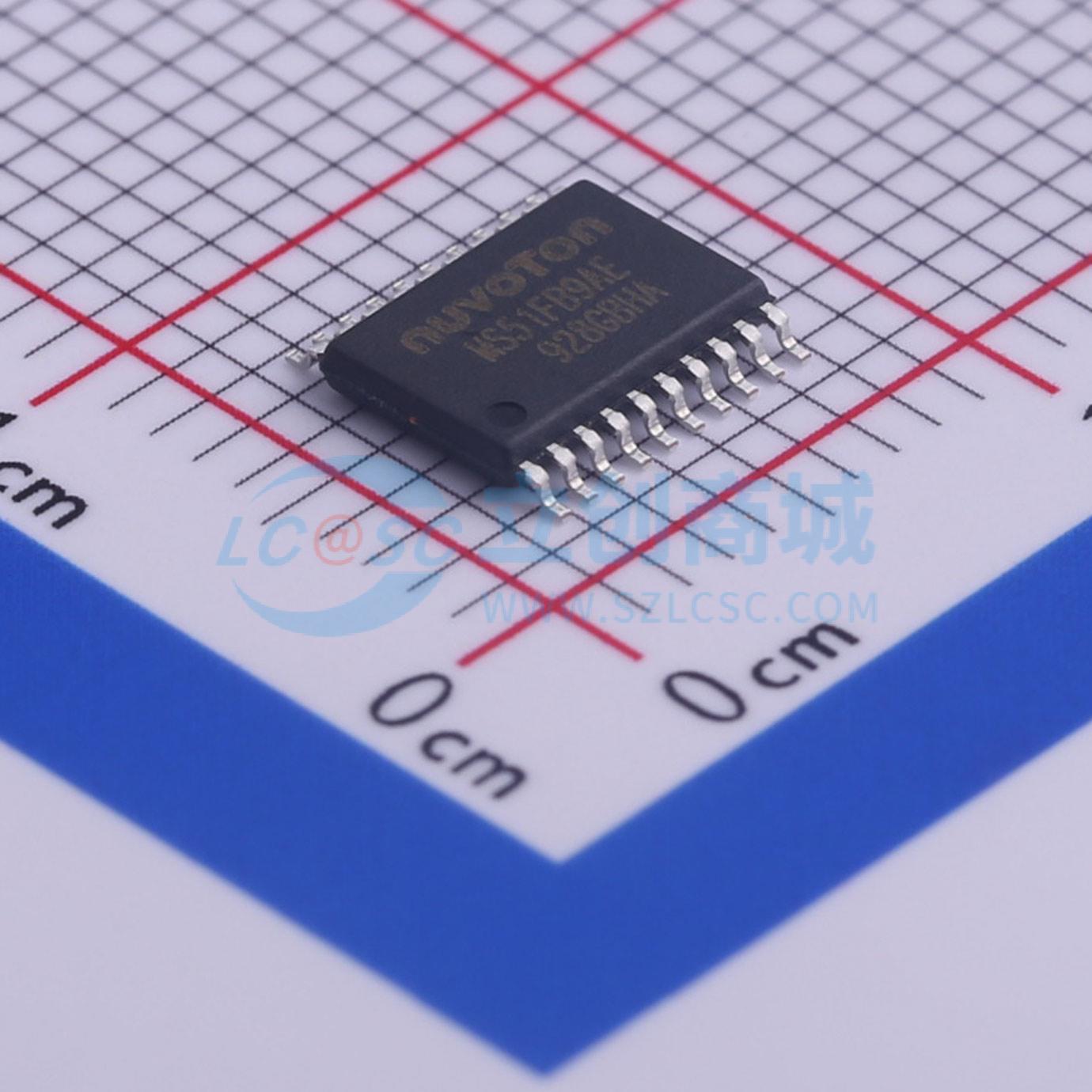

温馨提醒：图片仅供参考，商品以实物为准
MS51FB9AE-T
单周期，8051 8位微控制器
- 描述
- 是嵌入式闪存型、8位高性能1T 8051架构微控制器，指令集与标准80C51完全兼容且性能增强。包含多达32 Kbytes主闪存APROM，支持在应用编程（IAP）功能，可进行片上固件更新，也可将用户代码数组的任何块配置为非易失性数据存储；还有额外的闪存LDROM，用于执行在系统编程（ISP），大小最大可配置为4 Kbytes。提供丰富外设，包括256 Bytes的SRAM、多达2 Kbytes的辅助RAM（XRAM）、多达30个通用I/O、两个16位定时器/计数器0/1、一个带三通道输入捕获模块的16位定时器2、一个看门狗定时器（WDT）、一个自唤醒定时器（WKT）、一个用于通用或波特率发生器的16位自动重载定时器3、两个具有帧错误检测和自动地址识别功能的UART、一个SPI、一个I²C、多达12个增强型PWM输出通道和一个12位ADC，外设具备18个源的4级优先级中断能力。
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- MS51FB9AE-T
- 商品编号
- C465921
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 18 | |
| ADC(位数) | 12bit | |
| 工作电压 | 2.4V~5.5V |
商品概述
NuMicro MS51 系列是一款嵌入式 Flash 型、8 位高性能 1T 8051 微控制器。其指令集与标准 80C51 完全兼容，并且性能得到了增强。
MS51 系列包含高达 32 Kbytes 的主 Flash，称为 APROM，用户代码存放在其中。Flash 支持应用内编程 (IAP) 功能，可实现片上固件更新。IAP 还使得可以配置用户代码数组中的任何块作为非易失性数据存储，这些数据可以通过 IAP 写入并由 IAP 或 MOVC 指令读取。此外还有一个名为 LDROM 的 Flash，通常用于存放执行在系统编程 (ISP) 的引导代码。LDROM 的大小是可配置的，最大可达 4 Kbytes。为了便于编程和验证，Flash 可以通过并行写入器或在线编程 (ICP) 电子编程和读取。一旦代码确认无误，用户可以锁定代码以保证安全。
MS51 系列提供了丰富的外设，包括 256 字节的 SRAM，高达 2 Kbytes 的辅助 RAM (XRAM)，多达 30 个通用 I/O，两个 16 位定时器/计数器 0/1，一个带三通道输入捕获模块的 16 位定时器 2，一个看门狗定时器 (WDT)，一个自唤醒定时器 (WKT)，一个 16 位自动重载定时器 3 用于通用或波特率生成，两个带有帧错误检测和自动地址识别功能的 UART，一个 SPI，一个 I2C，多达 12 个增强型 PWM 输出通道，以及一个 12 位 ADC。外设配备了 18 个中断源，支持 4 级优先级中断。
MS51 系列配备了两个时钟源，并支持通过软件实时切换。时钟源包括内部时钟输入、10 kHz 内部振荡器，以及一个 24 MHz 内部精确振荡器，该振荡器在室温下工厂校准为 ±1%。MS51 系列还提供了额外的电源监测检测功能，如上电复位和 4 级掉电检测，这有助于稳定系统的上电/断电顺序，从而设计出高可靠性的系统。
MS51 系列微控制器功耗非常低，提供两种经济的电源模式来降低功耗——空闲模式和掉电模式，这两种模式可通过软件选择。空闲模式关闭 CPU 时钟但允许继续外设操作。掉电模式停止整个系统时钟以达到最低功耗。MS51 系列的系统时钟还可以通过软件时钟分频器减慢，这样可以在执行性能和功耗之间提供灵活性。
