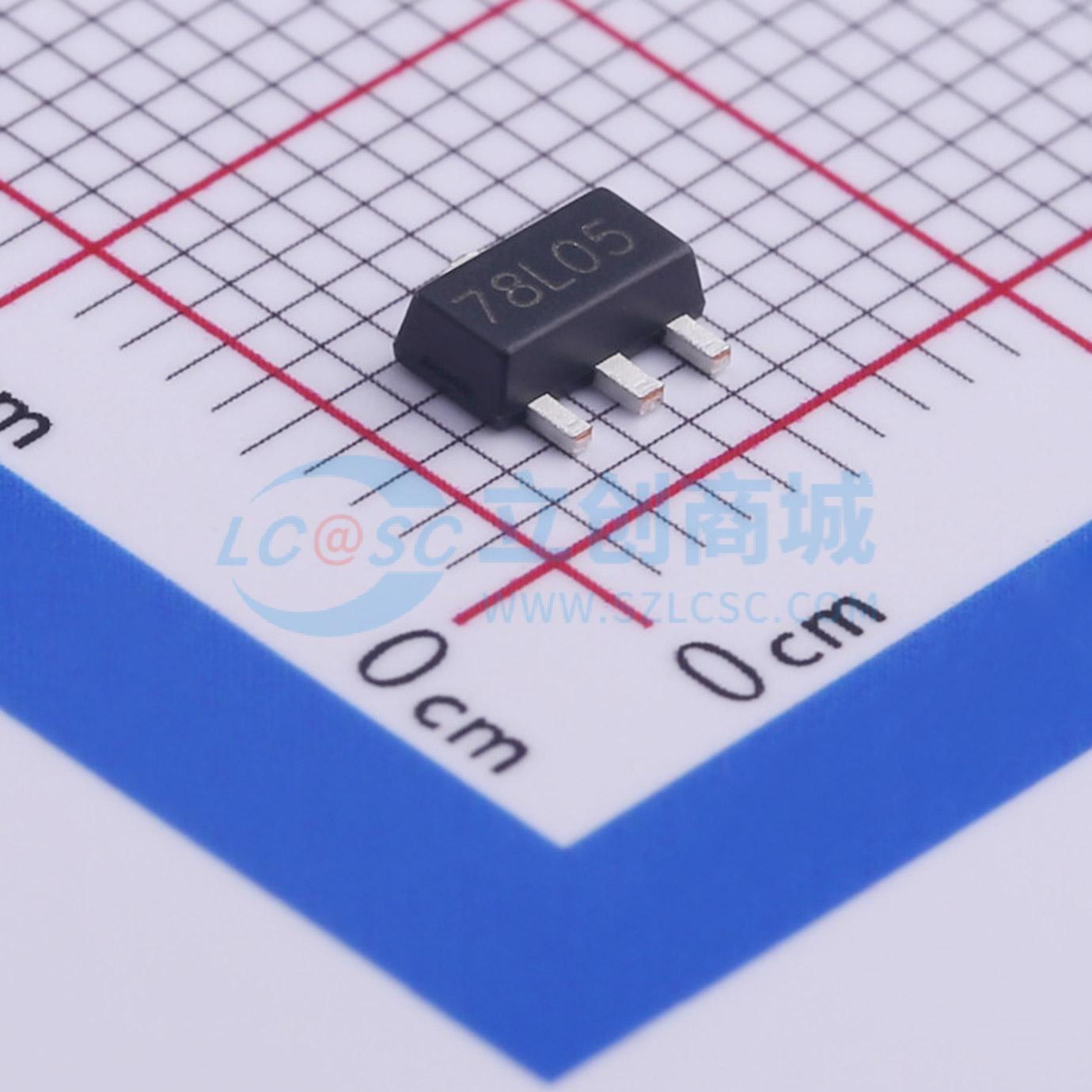

HD78L05
停产 输入36V 输出5V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HD78L05 是一款三端稳压集成芯片，无需任何外部器件，可提供高达100mA 的输出电流。内部具有短路保护电路和过热保护电路，确保了器件的稳定性和可靠性。这个器件在比较宽的输入电压范围内具有稳定的电压输出，且对噪声的消除、外部不确定的干扰等具有较强的适应能力。
- 品牌名称
- Broadic(展恒电子)
- 商品型号
- HD78L05
- 商品编号
- C466029
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 36V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 40dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 2V@(100mA) | |
| 静态电流(Iq) | 6mA | |
| 特性 | 过热保护；短路保护 | |
| 工作温度 | -45℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
HD78L05 是一款三端稳压集成芯片，无需任何外部器件，可提供高达100mA 的输出电流。内部具有短路保护电路和过热保护电路，确保了器件的稳定性和可靠性。这个器件在比较宽的输入电压范围内具有稳定的电压输出，且对噪声的消除、外部不确定的干扰等具有较强的适应能力。另外，78L05 可以通过配置辅助调节器件提供较高的电压或电流。HD78L05 提供TO-92 和SOT-89 两种封装。
商品特性
- 最大输出电流 100mA
- 输出电压 5±4%
- 输出短路保护功能
- 过热保护功能
应用领域
- 智能电表
- 开关电源
