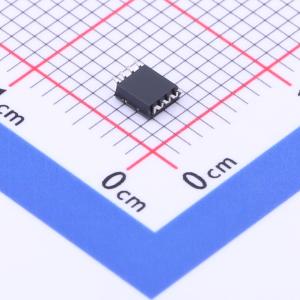

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2T45MDCTTEP

420Mbps 2位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2T45-EP 具有可配置电压转换和三态输出的双位双电源收发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: SN74LVC2T45MDCTTEP
商品编号: C465978
商品封装: SM-8
包装方式: 编带
商品毛重: 0.468克(g)

商品参数

商品概述

双位同相总线收发器，具备可配置电压转换和三态输出功能，采用两个独立的可配置电源轨，A端口跟踪VCCA，VCCA可接受1.65V至5.5V的任意电源电压，B端口跟踪VCCB，VCCB可接受1.65V至5.5V的任意电源电压，可实现1.8V、2.5V、3.3V、5V任意电压节点之间的通用低压双向转换，用于两条数据总线之间的异步通信，方向控制DIR输入可激活B端口输出或A端口输出，激活B端口输出时将数据从A总线传输至B总线，激活A端口输出时将数据从B总线传输至A总线，A端口和B端口的输入电路始终处于激活状态，需接入高电平或低电平，防止电流超出额定值。

商品特性

全可配置双轨设计，每个端口均可在1.65V~5.5V完整电源电压范围内工作
VCC隔离特性，任一VCC输入接地时，两个端口均处于高阻抗状态
DIR输入电路以VCCA为参考
低功耗，最大ICC为10μA
3.3V条件下输出驱动为±24mA
Ioff支持部分掉电模式运行
不同电压转换场景对应不同最高数据速率：420Mbps（3.3V至5V转换）、210Mbps（转换至3.3V）、140Mbps（转换至2.5V）、75Mbps（转换至1.8V）
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，人体模型可达4000V、机器模型可达200V、带电器件模型可达1000V
支持部分掉电应用，Ioff电路可禁用输出，避免器件掉电时产生破坏性回流电流
提供NanoFree封装
可用工作温度范围为-55℃~125℃、-55℃~150℃

应用领域

医疗领域
两条数据总线之间的异步通信
低压双向电压转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	420Mbps
	工作电压(VCCA)	1.65V~5.5V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1

	属性	参数值
	每个电路通道数	2
	输出类型	三态
	工作温度	-55℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
