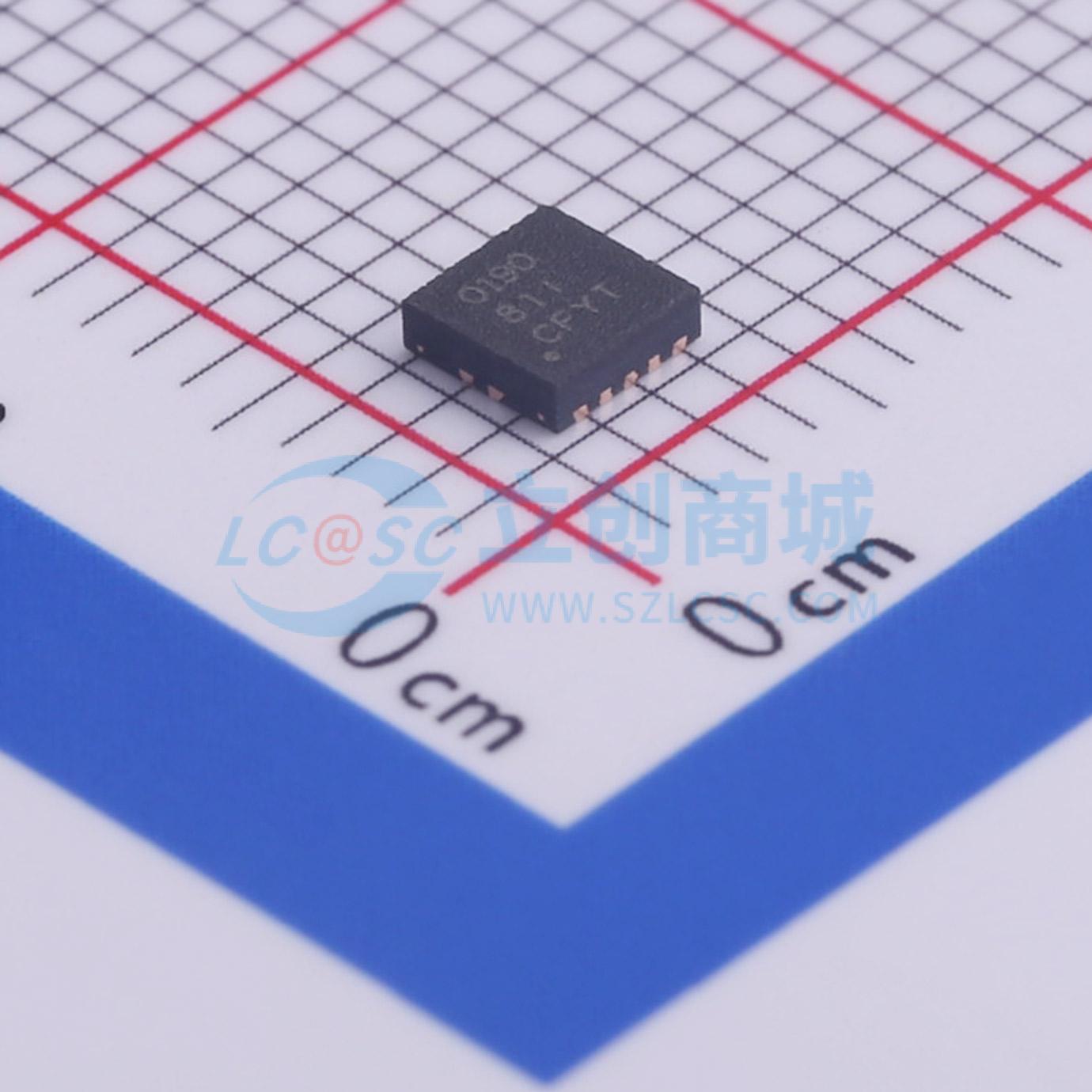

温馨提醒：图片仅供参考，商品以实物为准

TPS40190DRCR

4.5V至15V输入电压模式同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40190是一款成本优化的同步降压控制器,输入电压范围为4.5V至15V,采用电压模式控制。该控制器具有固定的开关频率300kHz,内置5V稳压器,支持短路保护阈值选择,提供软启动功能。
品牌名称: TI(德州仪器)
商品型号: TPS40190DRCR
商品编号: C465741
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

TPS40190是一款成本优化的同步降压控制器，标称工作电压范围为4.5 V至15 V，采用固定频率电压模式电源。该控制器采用自适应抗交叉导通方案，防止高端MOSFET和整流MOSFET同时导通，避免两个MOSFET出现直通电流。该控制器还提供了一个短路保护阈值，用户可在三个值中选择其一。保护级别通过一个连接在COMP和GND之间的外部电阻来设置。启动期间，会检测连接到COMP的阻抗，并对信息进行解码以选择三个阈值之一。当控制器检测到输出短路时，两个MOSFET都会关断，并在尝试重启前设置一个超时时间。这在持续故障时可限制功耗。 TPS40190提供强大的驱动器，以最小化功率级的开关损耗，减少MOSFET的发热，并允许使用更大的MOSFET而不会过度增加开关时间。

商品特性

输入工作电压范围：4.5 V至15 V
参考电压0.591 V ±1%
电压模式控制
内部5 V稳压器，用于内部管理、驱动器供电和轻外部负载
可选的短路保护阈值
预偏置输出安全
300 kHz固定开关频率
内部软启动
3 mm×3 mm、10引脚SON封装
用于N沟道MOSFET的自举驱动器
自适应抗交叉导通
内部自举二极管
1.2 A驱动器，降低开关损耗

应用领域

电缆调制解调器CPE
数字机顶盒
图形/音频卡
入门级和中端服务器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	输出电压	-
	输出电流	-
	开关频率	300kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
