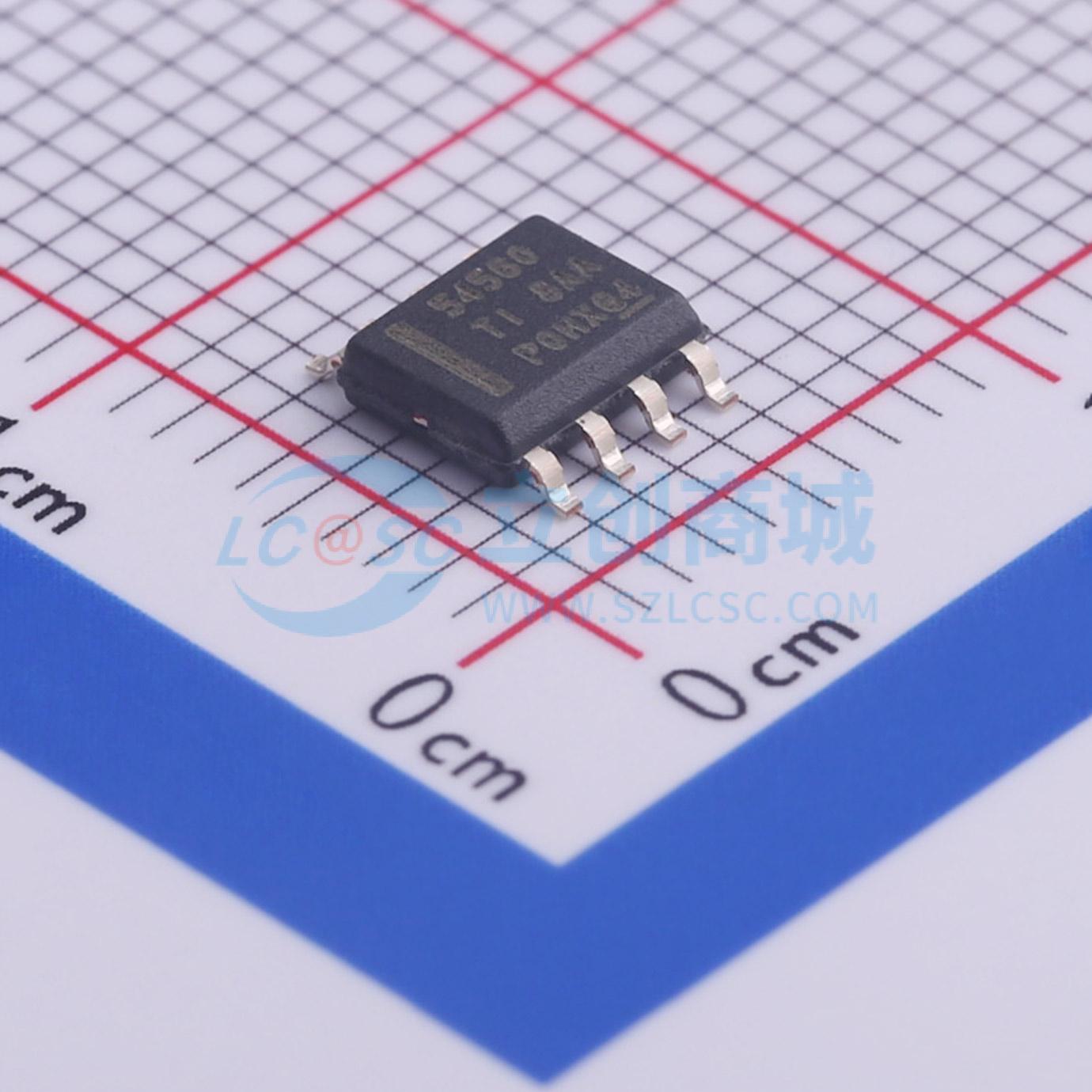

TPS54560DDA实物图
  • TPS54560DDA商品缩略图
  • TPS54560DDA商品缩略图
  • TPS54560DDA商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS54560DDA

60V至4.5V输入,5A降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TPS54560是一款60V、5A、降压DC-DC转换器,具有集成的高侧MOSFET。该设备采用脉冲跳跃模式,可在轻负载下实现高效运行。其开关频率范围为100kHz至2.5MHz,支持外部时钟同步。内置92mΩ高侧MOSFET,可在负载突变时提供低静态电流和快速响应。
品牌名称
TI(德州仪器)
商品型号
TPS54560DDA
商品编号
C465738
商品封装
SO-8-EP​
包装方式
管装
商品毛重
0.268克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4.5V~60V
输出电压800mV~58.8V
输出电流5A
开关频率2.5MHz
工作温度-40℃~+150℃@(TJ)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)146uA
开关管(内置/外置)内置
输出类型可调

商品概述

TPS54560是一款集成高端MOSFET的60 V、5 A降压稳压器。该器件可承受符合ISO 7637标准、高达65 V的负载突降脉冲。电流模式控制提供简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146 µA。当使能引脚拉低时,关断电源电流降至2 µA。 欠压锁定内部设定为4.3 V,但可通过使能引脚提高该值。输出电压启动斜坡由内部控制,以实现受控启动并消除过冲。 较宽的开关频率范围可优化效率或外部元件尺寸。输出电流逐周期限流。频率折返和热关断功能可在过载情况下保护内部和外部元件。 TPS54560采用8引脚热增强型HSOP PowerPAD封装。

商品特性

  • 采用脉冲跳跃技术实现轻载高效
  • 节能模式
  • 92 mΩ高端MOSFET
  • 146 μA工作静态电流和2 μA关断电流
  • 100 kHz至2.5 MHz固定开关频率
  • 可与外部时钟同步
  • 集成BOOT充电FET,轻载时低压差
  • 可调节欠压锁定(UVLO)电压和迟滞
  • 0.8 V ± %内部电压基准
  • 带PowerPAD的8引脚HSOP封装
  • -40℃至150℃结温(TJ)工作范围
  • 使用WEBENCH电源设计工具基于TPS54560创建定制设计

应用领域

  • 工业自动化和电机控制
  • 车辆配件:GPS、娱乐系统
  • USB专用充电端口和电池充电器
  • 12 V、24 V和48 V工业、汽车和通信电源系统
