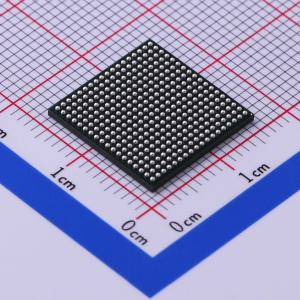

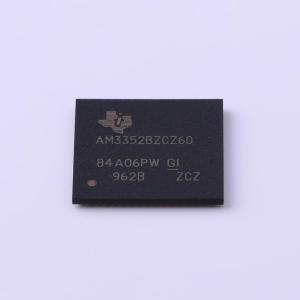

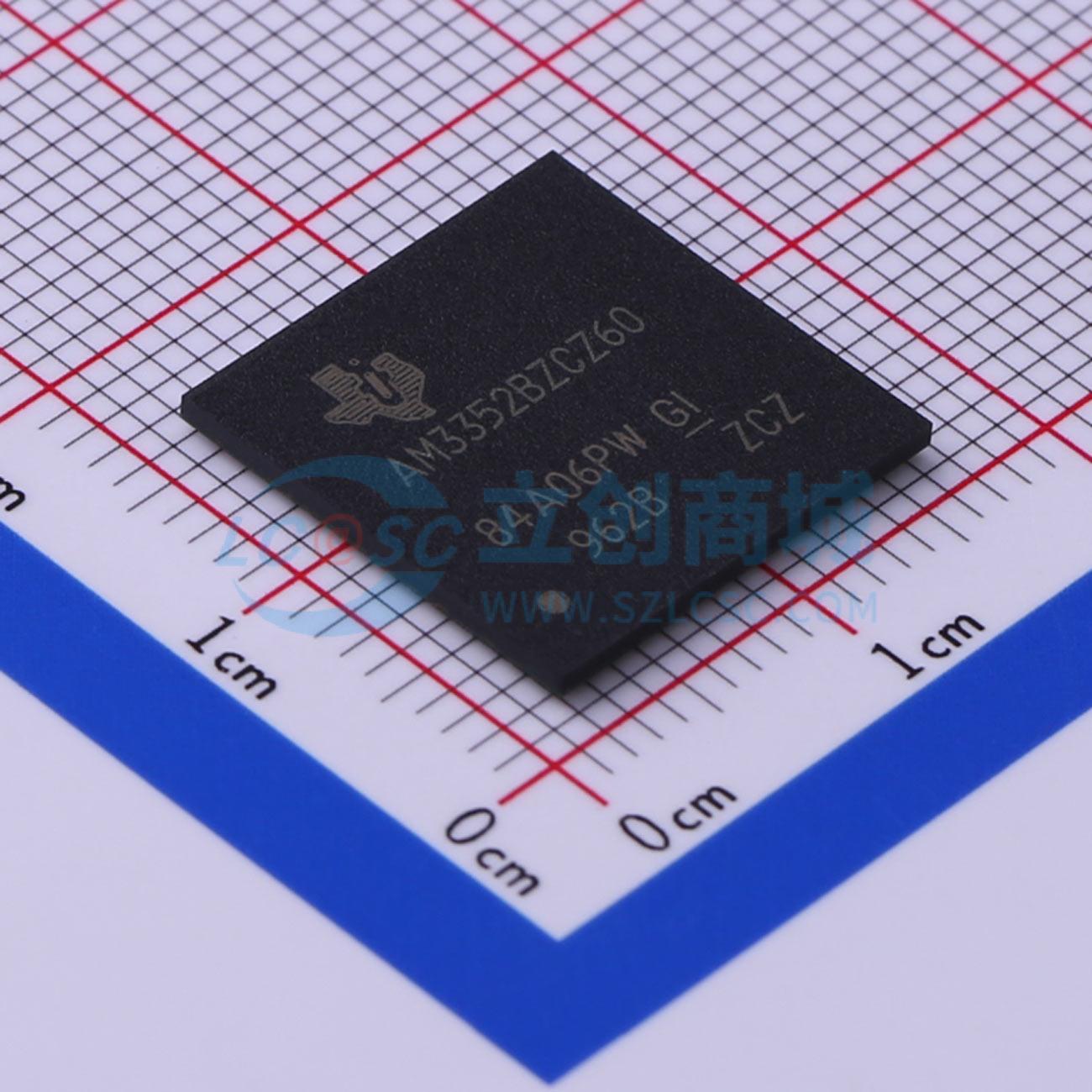

AM3352BZCZ60

Sitara 处理器：Arm Cortex-A8、1Gb 以太网、支持显示效果、CAN

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AM3352 Sitara 处理器: Arm Cortex-A8、1Gb 以太网、支持显示效果、CAN
品牌名称: TI(德州仪器)
商品型号: AM3352BZCZ60
商品编号: C465735
商品封装: NFBGA-324
包装方式: 托盘
商品毛重: 0.57克(g)

商品参数

商品特性

高达1GHz的Sitara ARM Cortex-A8 32位RISC处理器 - NEON SIMD协处理器 - 32KB的L1指令缓存和32KB的数据缓存，带单错误检测（奇偶校验） - 256KB的L2缓存，带纠错码（ECC） - 176KB的片上引导ROM - 64KB的专用RAM - 仿真和调试 - JTAG - 中断控制器（最多128个中断请求）
片上存储器（共享L3 RAM） - 64KB的通用片上存储器控制器（OCMC）RAM - 所有主设备可访问，支持保留以实现快速唤醒
外部存储器接口（EMIF） - mDDR（LPDDR）、DDR2、DDR3、DDR3L控制器： - mDDR：200MHz时钟（400MHz数据速率） - DDR2：266MHz时钟（532MHz数据速率） - DDR3：400MHz时钟（800MHz数据速率） - DDR3L：400MHz时钟（800MHz数据速率） - 16位数据总线 - 1GB的总可寻址空间 - 支持一个x16或两个x8存储设备配置 - 通用存储器控制器（GPMC） - 灵活的8位和16位异步存储器接口，最多七个片选（NAND、NOR、Muxed-NOR、SRAM） - 使用BCH码支持4位、8位或16位ECC - 使用汉明码支持1位ECC - 错误定位模块（ELM） - 与GPMC结合使用，通过BCH算法生成的综合多项式来定位数据错误地址 - 支持基于BCH算法的每512字节块4位、8位和16位错误定位
可编程实时单元子系统和工业通信子系统（PRU-ICSS） - 支持EtherCAT、PROFIBUS、PROFINET、Ethernet/IP等协议 - 两个可编程实时单元（PRUs） - 32位加载/存储RISC处理器，运行频率可达200MHz - 8KB的指令RAM，带单错误检测（奇偶校验） - 8KB的数据RAM，带单错误检测（奇偶校验） - 单周期32位乘法器，带64位累加器 - 增强型GPIO模块提供外部信号的移位输入/输出和支持并行锁存 - 12KB的共享RAM，带单错误检测（奇偶校验） - 每个PRU可访问三个120字节寄存器组 - 中断控制器（INTC），用于处理系统输入事件 - 本地互连总线，用于连接内部和外部主设备到PRU-ICSS内的资源 - PRU-ICSS内的外设： - 一个带有流控制引脚的UART端口，支持高达12Mbps - 一个增强型捕获（eCAP）模块 - 两个支持工业以太网（如EtherCAT）的MII以太网端口 - 一个MDIO端口
电源、复位和时钟管理（PRCM） - 控制待机和深度睡眠模式的进入和退出 - 负责睡眠排序、电源域关闭排序、唤醒排序和电源域开启排序 - 时钟 - 集成15至35MHz高频振荡器，用于生成各种系统和外设时钟的参考时钟，支持子系统和外设的单独时钟启用和禁用控制，以减少功耗 - 五个ADPLL用于生成系统时钟（MPU子系统、DDR接口、USB和外设[MMC和SD、UART、SPI、I2C]、L3、L4、以太网、GFX [SGX530]、LCD像素时钟） - 电源 - 两个不可切换电源域（实时时钟[RTC]、唤醒逻辑[wAKEUP]） - 三个可切换电源域（MPU子系统[MPU]、SGX530 [GFX]、外设和基础设施[PER]） - 实现基于芯片温度、工艺变化和性能的SmartReflex Class 2B核心电压调节（自适应电压调节[AVS]） - 动态电压频率缩放（DVFS）
实时时钟（RTC） - 实时日期（日-月-年-星期几）和时间（小时-分钟-秒）信息 - 内置32.768kHz振荡器、RTC逻辑和1.1V内部LDO - 独立的电源复位（RTC_PwRONRSTn）输入 - 专用输入引脚（EXT_wAKEUP）用于外部唤醒事件 - 可编程报警可用于生成内部中断到PRCM（唤醒）或Cortex-A8（事件通知） - 可编程报警可与外部输出（PMIC_POwER_EN）结合使用，使电源管理IC恢复非RTC电源域
外设 - 最多两个集成PHY的USB 2.0高速DRD（双角色设备）端口 - 最多两个工业千兆以太网MAC（10、100、1000 Mbps） - 集成交换机 - 每个MAC支持MII、RMII、RGMII和MDIO接口 - 以太网MAC和交换机可以独立于其他功能操作 - IEEE 1588v2精密时间协议（PTP） - 最多两个CAN端口 - 支持CAN版本2的部分A和B - 最多两个多通道音频串行端口（McASPs） - 发送和接收时钟高达50MHz - 每个McASP端口最多四个串行数据引脚，具有独立的TX和RX时钟 - 支持时分复用（TDM）、Inter-IC Sound（I2S）和类似格式 - 支持数字音频接口传输（SPDIF、IEC60958-1和AES-3格式） - 发送和接收FIFO缓冲区（256字节） - 最多六个UART - 所有UART支持IrDA和CIR模式 - 所有UART支持RTS和CTS流控制 - UART1支持全调制解调器控制 - 最多两个主从McSPI串行接口 - 最多两个片选 - 最高48MHz - 最多三个MMC、SD、SDIO端口 - 1位、4位和8位MMC、SD、SDIO模式 - MMCSD0具有专用电源轨，支持1.8V或3.3V操作 - 最高48MHz数据传输速率 - 支持卡检测和写保护 - 符合MMC4.3、SD、SDIO 2.0规范 - 最多三个I2C主从接口 - 标准模式（最高100kHz） - 快速模式（最高400kHz） - 最多四个通用I/O（GPIO）引脚组 - 每组32个GPIO引脚（与其他功能引脚复用） - GPIO引脚可用作中断输入（每组最多两个中断输入） - 最多三个外部DMA事件输入，也可用作中断输入 - 八个32位通用定时器 - DMTIMER1是1ms定时器，用于操作系统（OS）滴答 - DMTIMER4-DMTIMER7引出 - 一个看门狗定时器 - SGX530 3D图形引擎 - 基于瓦片的架构，每秒最多2000万个多边形 - 通用可扩展着色引擎（USSE）是一个多线程引擎，集成了像素和顶点着色功能 - 高级着色功能集超过Microsoft VS3.0、PS3.0和OGL2.0 - 行业标准API支持Direct3D Mobile、OGL-ES 1.1和2.0以及OpenMax - 细粒度任务切换、负载均衡和电源管理 - 高级几何DMA驱动操作，最小化CPU交互 - 可编程高质量图像抗锯齿 - 完全虚拟化的内存寻址，用于统一内存架构中的操作系统操作 - LCD控制器 - 最多24位数据输出；8位每像素（RGB） - 分辨率最高2048x2048（最大126MHz像素时钟） - 集成LCD接口显示驱动器（LIDD）控制器 - 集成光栅控制器 - 集成DMA引擎，从外部帧缓冲区拉取数据，不通过中断或固件计时器增加处理器负担 - 512字深内部FIFO - 支持的显示类型：字符显示器 - 使用LIDD控制器编程这些显示器 - 无源矩阵LCD显示器 - 使用LCD光栅显示控制器提供恒定图形刷新的时间和数据 - 有源矩阵LCD显示器 - 使用外部帧缓冲区空间和内部DMA引擎将流数据驱动到面板 - 12位逐次逼近寄存器（SAR）ADC - 200K采样/秒 - 输入可以从八个模拟输入复用的8:1模拟开关中选择 - 可配置为4线、5线或8线电阻触摸屏控制器（TSC）接口 - 最多三个32位增强型捕捉（eCAP）模块 - 可配置为三个捕捉输入或三个辅助PwM输出 - 最多三个增强型高分辨率PwM模块（eHRPwMs） - 专用16位时间基准计数器，带时间和频率控制 - 可配置为六个单端、六个双沿对称或三个双沿不对称输出 - 最多三个32位增强型正交编码器脉冲（eQEP）模块
设备标识 - 包含电气熔丝农场（FuseFarm），其中一些位在工厂编程 - 生产ID - 设备型号（唯一的JTAG ID） - 设备修订版（主机ARM可读）
调试接口支持 - JTAG和cJTAG用于ARM（Cortex-A8和PRCM）、PRU-ICSS调试 - 支持设备边界扫描 - 支持IEEE 1500
DMA - 片上增强型DMA控制器（EDMA）具有三个第三方传输控制器（TPTCs）和一个第三方通道控制器（TPCC），支持最多64个可编程逻辑通道和八个QDMA通道。EDMA用于： - 与片上存储器之间的传输 - 与外部存储器（EMIF、GPMC、从属外设）之间的传输
处理器间通信（IPC） - 集成硬件邮箱用于IPC和自旋锁，用于Cortex-A8、PRCM和PRU-ICSS之间的进程同步 - 产生中断的邮箱寄存器 - 四个发起者（Cortex-A8、PRCM、PRU0、PRU1） - 自旋锁具有128个软件分配的锁寄存器
安全加密硬件加速器（AES、SHA、RNG） - 安全启动
启动模式 - 通过启动配置引脚在PwRONRSTn复位输入引脚的上升沿锁定选择启动模式
封装： - 298引脚S-PBGA-N298 Via Channel封装（ZCE后缀），0.65mm球间距 - 324引脚S-PBGA-N324封装（ZCZ后缀），0.80mm球间距

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-A系列
