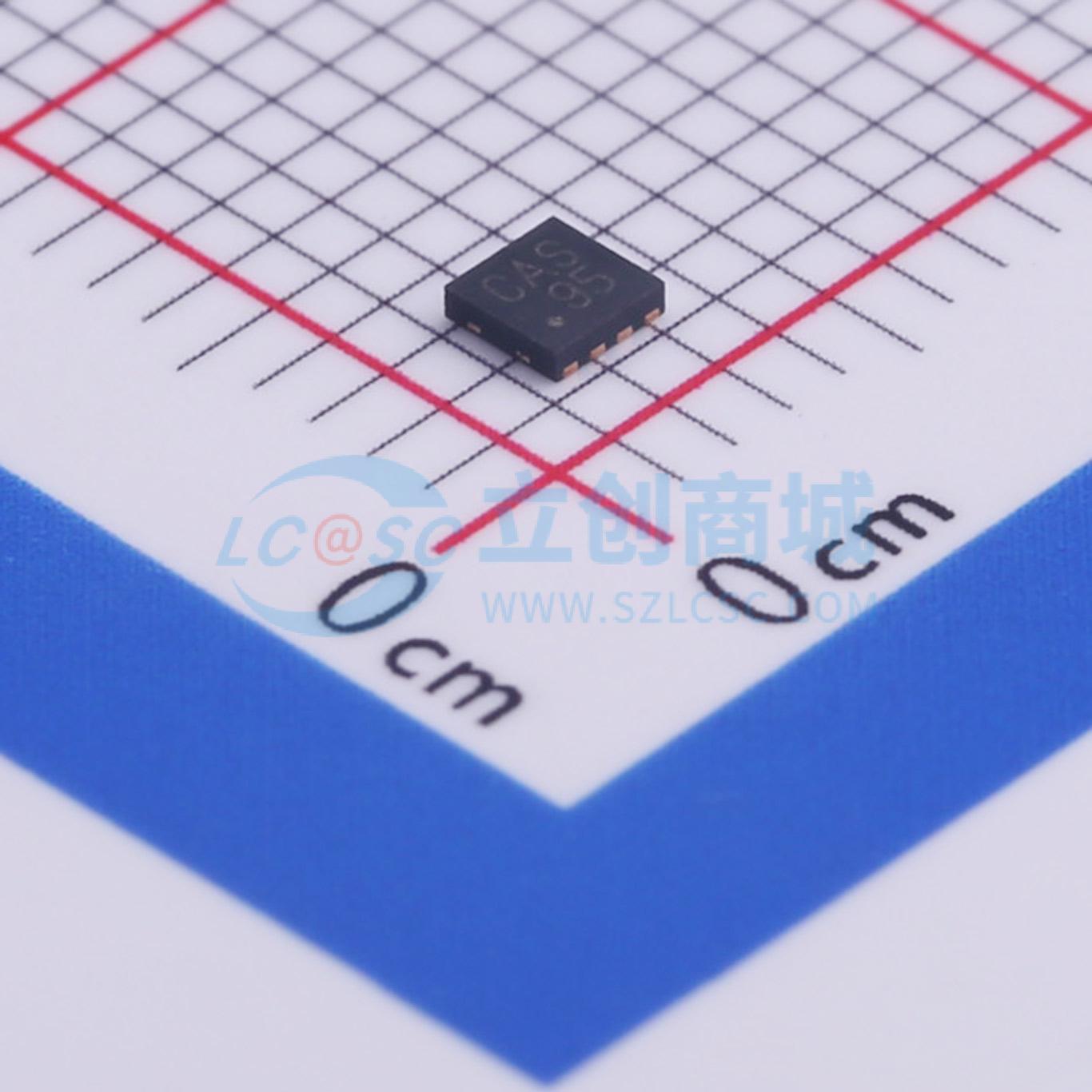

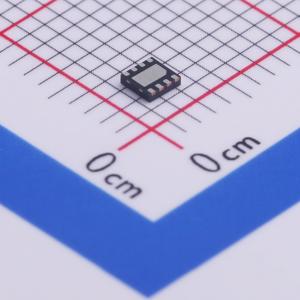

CAT3200HU2-GT3

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CAT3200HU2 是一款开关电容器升压转换器，提供低噪声、经过调节的输出电压。当 FB 引脚接地时，CAT3200HU2 提供固定的调节后 5 V 输出，否则使用外部电阻提供可调输出。2 MHz 恒定频率电荷泵允许使用 1 ?F 的小型陶瓷电容器。该器件可基于宽输入电源电压范围支持高达 100 mA 的最大输出负载，适用于电池供电应用。关断控制输入使得该器件能够置于电源关断模式，将电源电流降至 1 ?A 以下。发生短路或过载情况时，该器件通过这会电流限制和热过载检测进行完全保护。另外，软启动、摆率控制电路会限制通电期间的涌入电流。
品牌名称: onsemi(安森美)
商品型号: CAT3200HU2-GT3
商品编号: C462716
商品封装: UDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

CAT3200HU2是一款开关电容升压转换器，可提供低噪声、稳压输出电压。当FB引脚接地时，CAT3200HU2提供5V固定稳压输出；否则，可通过外部电阻实现可调输出。2MHz的恒定频率电荷泵允许使用1μF的小型陶瓷电容。该器件可在宽范围的输入电源电压下支持高达100mA的最大输出负载，非常适合电池供电应用。关断控制输入可使器件进入掉电模式，将电源电流降至小于1μA。在短路或过载情况下，器件通过折返式限流和热过载检测实现全面保护。此外，软启动、压摆率控制电路可限制上电期间的浪涌电流。 CAT3200HU2采用2mm x 2mm的8焊盘UDFN小型封装。

商品特性

恒定高频（2MHz）工作
100mA输出电流
稳压输出电压（5V固定或可调）
低静态电流（典型值1.7mA）
软启动、压摆率控制
反向漏电保护
热过载关断保护
低值外部电容（1μF）
折返式电流过载保护
关断电流小于1μA
2mm x 2mm的8焊盘UDFN封装
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

3V至5V升压转换
2.5V至3.3V升压转换
白光LED驱动
手持便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.2V~4.5V
	静态电流(Iq)	4mA
	输出电阻	10Ω
	能量效率	85%

	属性	参数值
	开关频率	2MHz
	工作温度	-40℃~+85℃
	功能类型	升压
	输出电压(Vout)	4.8V~5.2V
	输出电流(Iout)	100mA
