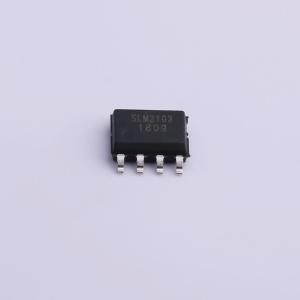

SLM2103SCA-13GTR

600V半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600V半桥，互锁，Vo：10-20V，HI正LI负逻辑，高低边欠压保护，兼容3.3V、5V和15V逻辑，ton/off:680/150ns，DT:520ns, MT:60ns
品牌名称: Sillumin(数明半导体)
商品型号: SLM2103SCA-13GTR
商品编号: C461469
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

商品概述

SLM2103S是一款高压、高速功率MOSFET和IGBT驱动器，具有相互独立的高端和低端参考输出通道。专有的高压集成电路（HVIC）和抗闩锁CMOS技术实现了坚固耐用的单片结构。逻辑输入与标准CMOS或低功耗肖特基TTL（LSTTL）输出兼容，最低可支持3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置的N沟道功率MOSFET或IGBT，最高工作电压可达600V。

商品特性

浮动通道专为自举操作而设计
最高可在+600V下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10V至20V
欠压锁定功能，与3.3V、5V和15V逻辑兼容
具备交叉导通预防逻辑
双通道的传播延迟匹配
内部设置死区时间
高端输出与HIN输入同相
低端输出与LIN输入反相
符合RoHS标准的SOP8封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	290mA

	属性	参数值
	拉电流(IOH)	600mA
	工作电压	10V~20V
	上升时间(tr)	70ns
	下降时间(tf)	35ns
	工作温度	-40℃~+125℃
