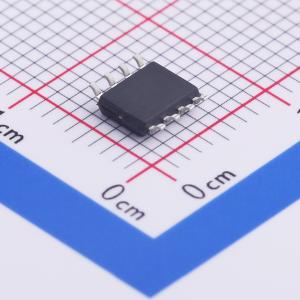

温馨提醒：图片仅供参考，商品以实物为准

SLM2104SCA-13GTR

600V半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600V半桥，互锁，Vo：10-20V，IN正SD负逻辑，高低边欠压保护，兼容3.3V、5V和15V逻辑，ton/off:680/150ns，DT:520ns, MT:60ns
品牌名称: Sillumin(数明半导体)
商品型号: SLM2104SCA-13GTR
商品编号: C461470
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

SLM2104S是一款高压、高速功率MOSFET和IGBT驱动器，具有相互独立的高端和低端参考输出通道。采用专有HVIC和抗闩锁CMOS技术，实现了坚固耐用的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可支持3.3 V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置的N沟道功率MOSFET或IGBT，最高工作电压可达600 V。

商品特性

浮动通道专为自举操作设计
最高可在+600 V下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10 V至20 V
欠压锁定功能
与3.3 V、5 V和15 V逻辑电平兼容
交叉导通预防逻辑
双通道的传播延迟匹配
内部设置死区时间
关断输入可同时关闭两个通道
符合RoHS标准的SOP8封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	290mA
	拉电流(IOH)	600mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	70ns
	下降时间(tf)	25ns
	传播延迟 tpLH	680ns
	传播延迟 tpHL	180ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	220uA
